Особую актуальность проблема унификации шкафных пунктов редуцирования газа (ШПРГ) приобретает в свете утверждённого Постановлением Правительства в октябре 2010 года технического регламента «О безопасности сетей газораспределения и газопотребления», а также введения в ближайшей перспективе ГОСТ Р «Пункты газорегуляторные шкафные. Общие технические требования». Она обусловлена, на наш взгляд, следующими основными причинами:
- В настоящий момент каждый производитель осуществляет сборку и выпуск ШПРГ на основании самостоятельно разработанных предприятием технических условий. Вследствие этого существует, как масса различных вариантов исполнения и технических решений, так и обозначений шкафных пунктов.
- Унификация ШПРГ оказалась за рамками разработанного ГОСТ Р.
- Существуют различные технические требования шкафным пунктам редуцирования газа, серийно поставляемым в ГРО (например, СТО ОАО «Газпромрегионгаз», технические требования ГУП МО «Мособлгаз» и т.п.)
- Значительное количество ШПРГ изготавливаются в индивидуальном порядке на основании технических заданий заказчиков.
- Известно множество различных обозначений шкафных пунктов редуцирования газа. Часть производителей старается «индивидуализировать» выпускаемую ими продукцию, внося в обозначение ШПРГ аббревиатуру собственного предприятия.
- В шифр обозначения изделия зачастую вносятся различные отличительные признаки по исполнению, технологической схеме, по включённому в состав оборудованию и т.п.

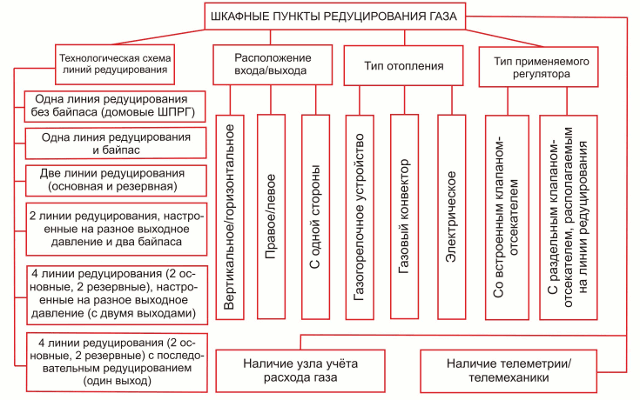

ШПРГ можно классифицировать по следующим основным признакам (рис.1):
- Технологическая схема линий редуцирования;
- Расположение входа/выхода;
- Тип отопления;
- Тип применяемого регулятора;
- Наличие узла учёта расхода газа;
- Наличие телеметрии или телемеханики.
Можно предложить следующие направления унификации ШПРГ:
- Унификация технологических схем и исполнений;
- Унификация диапазонов габаритных и присоединительных размеров входных и выходных трубопроводов;
- Унификация обозначений ШПРГ заводами-изготовителями.
Рис.1. Классификация ШПРГ
Возможна унификация изделий и по другим направлениям.
При унификации технологических схем и исполнений ШПРГ следует взять за основу СТО ГАЗПРОМРЕГИОНГАЗ 7.1-2011. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ к материалам, оборудованию и технологическим схемам блочных газорегуляторных пунктов, шкафных пунктов редуцирования газа, в т.ч.:
- Отказ от использования байпасных линий;
- Обязательное использование обогрева в случае применения в ШПРГ узла учёта расхода газа и/или телеметрии;
- Запрет на изготовление газорегуляторных установок с пропускной способностью свыше 30000 м3/час в шкафном исполнении;
- Двухстороннее обслуживание шкафа;
- Минимальное использование фланцевых соединений в конструкции технологической обвязки шкафа.
и т.д.
Возможны следующие критерии унификации габаритных размеров ШПРГ:
- Величина Ду применяемой редукционной арматуры;
- Конструктивное исполнение линии редуцирования;
(с применением комбинированного регулятора давления с встроенным клапаном-отсекателем или без такового) - Количество линий редуцирования и выходов;
- Диапазон настройки выходного давления;
- Максимальный расход газа;
- Наличие узла учёта;
- Наличие телеметрии.

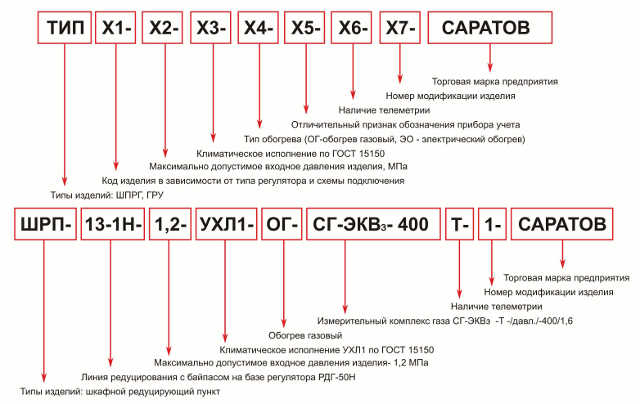

На рисунке 2 приведён пример возможного варианта структуры обозначения ШПРГ (ГРУ).
Предполагаемые позитивные результаты унификации:
- Повышение безопасности и надёжности газоснабжения и газораспределения;
- Снижение затрат ГРО на обслуживание и эксплуатацию;
- Снижение себестоимости изделий за счёт укрупнения серийности их выпуска;
- Упрощение процесса проектирования и повышение качества проектной документации;
- Взаимозаменяемость ШПРГ в процессе проведения реконструкции газовых сетей.
Таким образом, объективно данная проблема должна решаться, на наш взгляд, при совместном участии всех заинтересованных сторон: заводов-изготовителей, ГРО, проектных организаций. Важную роль в процессе унификации может сыграть Ассоциация производителей газового оборудования. Консолидированное решение по унификации должно быть реализовано в виде некого нормативного документа.
Рис.2. Вариант возможной структуры обозначения ШПРГ (ГРУ)
Директор по маркетингу
ООО ПКФ «Экс-Форма» С.В. Зубков.
Заместитель генерального директора
по технической политике
и стратегическому развитию
ОАО «ГИПРОНИИГАЗ» М.С. Недлин.
