Обеспечение отечественной промышленности КИПиА российского производства стало одной из ключевых задач последних лет. Приборостроительная компания «ЭМИС» ответила на запрос повышением объемов выпускаемой продукции и выводом новых исполнений приборов. На сегодняшний день линейка оборудования торговой марки «ЭМИС» включает в себя более 35 наименований средств измерений по направлениям расход, давление и уровень, выпускаемых на основании 45 патентов на изобретения и полезные модели.
Для решения задач контроля и учета расхода газовых сред предназначены кориолисовые, вихревые расходомеры, ротационные счетчики газа, ротаметры, датчики давления, комплексы учета, уровнемеры и сигнальное оборудование.
КОРИОЛИСОВЫЕ РАСХОДОМЕРЫ ЭМИСМАСС 260
Данный тип расходомеров предназначен для измерения массового и объемного расхода, плотности, массы и объема жидкостей и газов, и использования полученной информации для технологических целей и учетно-расчетных операций. Встроенные алгоритмы позволяют осуществлять вычисление объемного расхода газа, приведенного к стандартным условиям, при внесении значения плотности в стандартных условиях, что отражено в описании типа СИ на расходомер.
ЭМИС-МАСС 260 имеет специальное криогенное исполнение с возможностью измерения сред температурой до -196 °С, таких, как жидкий азот, жидкий кислород, жидкий аргон, жидкий сжиженный газ (СПГ).
В числе преимуществ прибора класс точности от ±0,1, возможность имитационной поверки без снятия с трубопровода, автоматическая коррекция по давлению, отсутствие дополнительной погрешности при измерении обратного потока среды, МПИ 5 лет и другие.
Стоит отметить, что в настоящее время массовые кориолисовые расходомеры стали широко применяться для измерения газовых сред, в том числе в узлах учета ПАО «Газпром» (В соответствии СТО «Газпром» 5.35-2010 «Расход и количество природного газа. Методика выполнения измерений с помощью кориолисовых расходомеров»).

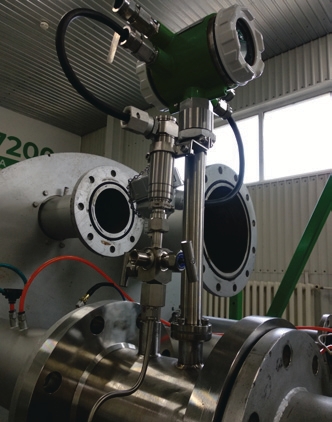

Поверка вихревого расходомера
ЭМИС-ВИХРЬ 200 «3 В 1»
ВИХРЕВЫЕ РАСХОДОМЕРЫ ЭМИС-ВИХРЬ 200
Вихревые расходомеры ЭМИС-ВИХРЬ 200 имеют класс точности с погрешностью измерения газа 0,7 %, что является одним из лучших показателей на мировом рынке вихревых расходомеров. Для коммерческого учета газа прибор применяется в составе комплексов ЭМИС-Эско 2210, а также в специальном исполнении «3 в 1». В данном исполнении со встроенными датчиками давления и температуры и расширенной версией электроники ЭМИС-ВИХРЬ 200 способен вычислять объем и объемный расход газа, приведенный к стандартным условиям по аттестованным алгоритмам:
- ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015 и ГОСТ 30319.3-2015 для природного газа;
- ГСССД МР 134-2007 для азота, кислорода, аргона, ацетилена, водорода и диоксида углерода;
- ГСССД 8-79 для воздуха;
- ГСССД МР 113-03 для влажного нефтяного газа.
В соответствии с утвержденным ОТ СИ и методикой поверки, МПИ 5 лет распространяется и на сам расходомер, и на входящие в его состав датчики давления и температуры. При этом нет необходимости монтировать датчики давления и температуры на трубопроводе в непосредственной близости с прибором, в результате чего имеет место экономия на кабелях, дополнительном вычислителе (корректоре), монтажных устройствах, прямых участках, а также последующих расходах на поверке при истечении межповерочного интервала. Отметим, что поверка вихревого расходомера ЭМИС-ВИХРЬ 200 может осуществляться имитационным способом посредством фирменного ПО ЭМИС-ИНТЕГРАТОР.
РОТАЦИОННый СЧЕТЧИК ГАЗА ЭМИС-РГС 245
Для применения на сетях газоснабжения и газораспределения компания «ЭМИС» выпускает ротационные счетчики газа ЭМИС-РГС 245, которые по своим техническим характеристикам, строительным и присоединительным размерам являются полным аналогом импортных образцов.
Счетчики ЭМИС-РГС 245 имеют широкий типоразмерный ряд G10 - G1000, погрешность измерений от 0,6%, возможность работы на малых расходах от 0,4 м3/ч, межповерочный интервал 6 лет.
Стоит отметить, что благодаря складской программе, срок отгрузки ротационных счетчиков ЭМИС-РГС 245 составляет 4 рабочих дня.

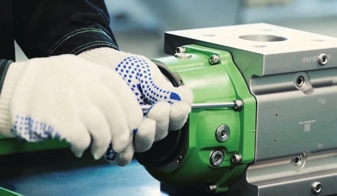

 Сборка счетчика ЭМИС-РГС 245 |

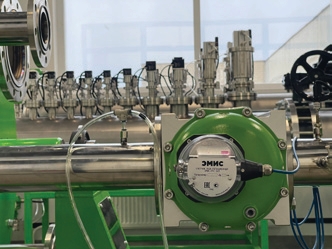

 Поверка счетчика ЭМИС-РГС 245 |
КОМПЛЕКС УЧЕТА ЭМИС-ЭСКО 2230
Для коммерческого учета газа ротационный счетчик ЭМИС-РГС 245 применяется в составе комплекса учета ЭМИС-Эско 2230. В качестве корректоров в состав комплекса может входить блок коррекции ФЛОУГАЗ, а также вычислители СПГ, ТЭКОН-19, ИМ 2300, УВП 280.
В числе преимущество ЭМИС-Эско 2230 – единый паспорт комплекса учета и соответствие требованиям ГОСТ Р 8.740-2023. При варианте комплектации блоком коррекции ФЛОУГАЗ имеется возможность автономного питания от встроенной батареи, межповерочный интервал составляет 5 лет.

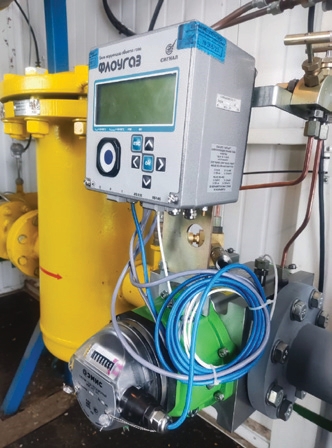

 Комплекс учета газа ЭМИС-Эско 2230 на объекте «Газпром межрегионгаз» |

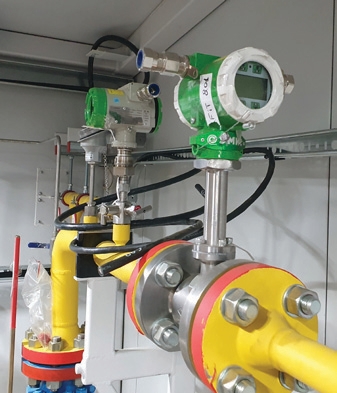

 Комплекс учета ЭМИС-Эско 2210 на объекте |
КОМПЛЕКС УЧЕТА ЭМИС-ЭСКО 2210
При необходимости применения в качестве расходомера вихревого счетчика рекомендуется комплекс учета ЭМИС-Эско 2210 на базе ЭМИС-ВИХРЬ 200.
Как и комплекс ЭМИС-Эско 2230, он имеет единое описание типа СИ. Расчет расхода, массы и объема газов и газовых смесей, приведённых к стандартным условиям, осуществляются в соответствии с ГОСТ 30319.(2,3)- 2015, ГОСТ Р 8.662-2009, ISO 20765-2, ГОСТ Р 8.740-2023, ГОСТ 8.611-2013, ГОСТ Р 8.733-2011, ГСССД МР 112-2003, ГСССД МР 134-2007, ГСССД МР 113-2003, ГСССД МР 118-2005, ГСССД МР 273-2018, ГСССД МР 232-2014.
Диапазон давления измеряемой среды для комплекса ЭМИС-Эско 2210 составляет от 1,6 до 25 МПа, температура измеряемой среды от -60 до +450°С. Диаметр условного прохода может составлять от 15 до 300 мм.

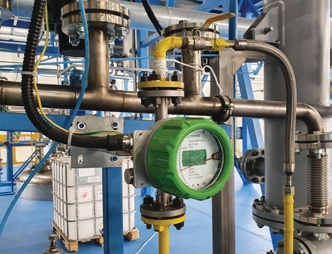

ЭМИС-МЕТА 215 на измерении азота
РОТАМЕТР ЭМИС-МЕТА 215
В тех случаях, когда параметры среды являются неизменными, и заказчику требуется получать данные о расходе газа в стандартных условиях, нет необходимости приобретать более дорогостоящие средства измерения, предусматривающее комплектацию или наличие вычислителя, датчиков давления и температуры для приведения измерений к стандартным условиям. В этом случае достаточно ротаметра для измерения газа, шкала которого будет отградуирована в условиях, приведенных к стандартным. Однако, следует учитывать тот факт, что для сжимаемых (в первую очередь, газообразных) сред в случае изменения температуры или давления технологического процесса потребуется пересчёт шкалы в соответствии с методикой измерений, отраженной в руководстве по эксплуатации на прибор, и ее изготовление с новой градуировкой.
Традиционно металлические ротаметры предназначены и используются для учета:
- технических газов: азота, аргона и прочих;
- природного газа;
- сжатого воздуха;
- углекислого газа;
- кислорода, водорода;
Выбор ротаметра в качестве расходомера газа зачастую обусловлен способностью прибора работать на низких диапазонах расхода. В частности, для газа минимальный диапазон измерения составляет 0,07 м3/ч (при использовании Ду 15). Кроме того, металлические ротаметры ЭМИС-МЕТА 215 могут применяться при высоком избыточном давлении до 25 МПа, что обуславливает их востребованность при применении на объектах ПАО «Газпром» и ООО «НОВАТЭК».
Ротаметры ЭМИС-МЕТА 215 выпускаются как в горизонтальном, так и вертикальном исполнении. Приведенная погрешность при измерении газа составляет ±2,5%, ±4%.
ДАТЧИКИ ДАВЛЕНИЯ ЭМИС-БАР
Для контроля давления газа в трубопроводе применяются интеллектуальные датчики давления ЭМИС-БАР. Их основная приведенная погрешность составляет ±0,04% и является базовой. Однако, по требованию заказчика возможно присвоить необходимую точность в паспорте прибора, выбирая ее из стандартного ряда показателей: от ±0,04% до ±2,5%. Это является очень важным эксплуатационным фактором, так как заказчик может выбрать необходимый ему класс точности, и тем самым не увеличивать стоимость своей метрологической базы или расходы на поверку.
В числе преимуществ датчиков давления ЭМИС – БАР также следует отметить долговременную стабильность - она одна из лучших среди конкурентных аналогов: не более 0,1% от диапазона измерения в течение 10 лет, минимальную дополнительную температурную погрешность; внутреннюю самодиагностику в соответствии с протоколом NAMUR NE 107, а также высокую перегрузочную способность до 105 МПа, и возможность эксплуатации при температуре окружающей среды от -60 до +85°С с сохранением класса взрывозащиты.

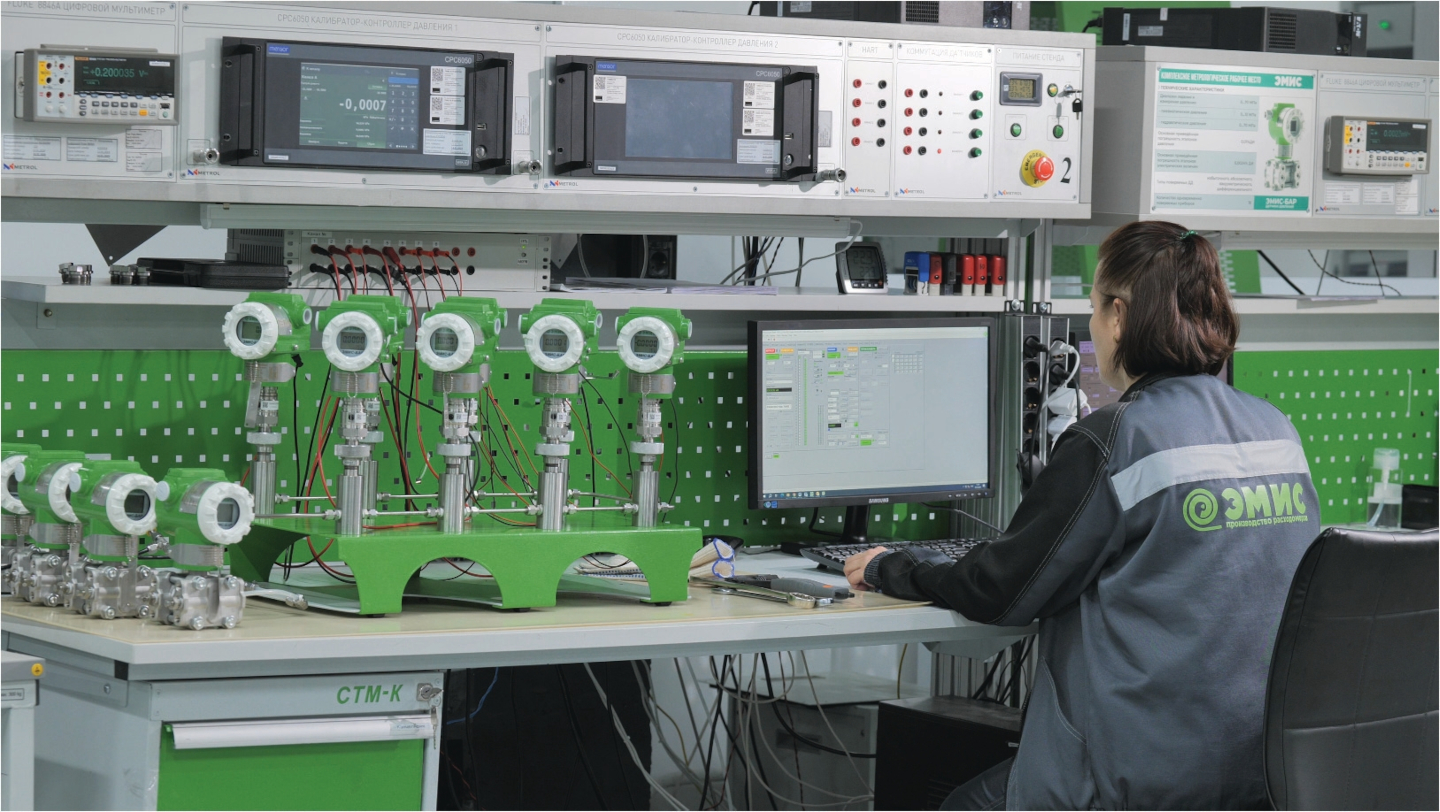

Поверка датчиков давления ЭМИС-БАР
УРОВНЕМЕРЫ ЭМИС-ПУЛЬС
В 2024 продуктовая линейка компании «ЭМИС» пополнилась радарными бесконтактными и волноводными уровнемерами ЭМИС-ПУЛЬС. Они применяются для определения уровня жидких и сыпучих сред, в том числе сжиженного газа, например в успокоительных трубах. Функциональные возможности приборов позволяют справиться с такими сложными условиями, как широкий диапазон температур и давлений, наличие пара, пыли, пены, турбулентности и конденсации и обеспечивают безопасность и эффективность производства.
В заключении отметим, что кориолисовые, вихревые расходомеры, ротационные счетчики газа, ротаметры и датчики давления торговой марки «ЭМИС» имеют сертификаты СДС «ИНТЕРГАЗ-СЕРТ». В ходе сертификации приборы успешно выдержали испытания на соответствие заявленным техническим характеристикам и устойчивость к неблагоприятным условиям эксплуатации.
Замятина Наталия Сергеевна –
начальник отдела маркетинга ЗАО «ЭМИС»
