Шестого сентября 2025 года в рамках празднования 50-тилетия со дня основания Нового Уренгоя состоялось торжественное открытие двух знаковых для города объектов: монумента «Газ Уренгоя – Родине» и стелы «Новый Уренгой».

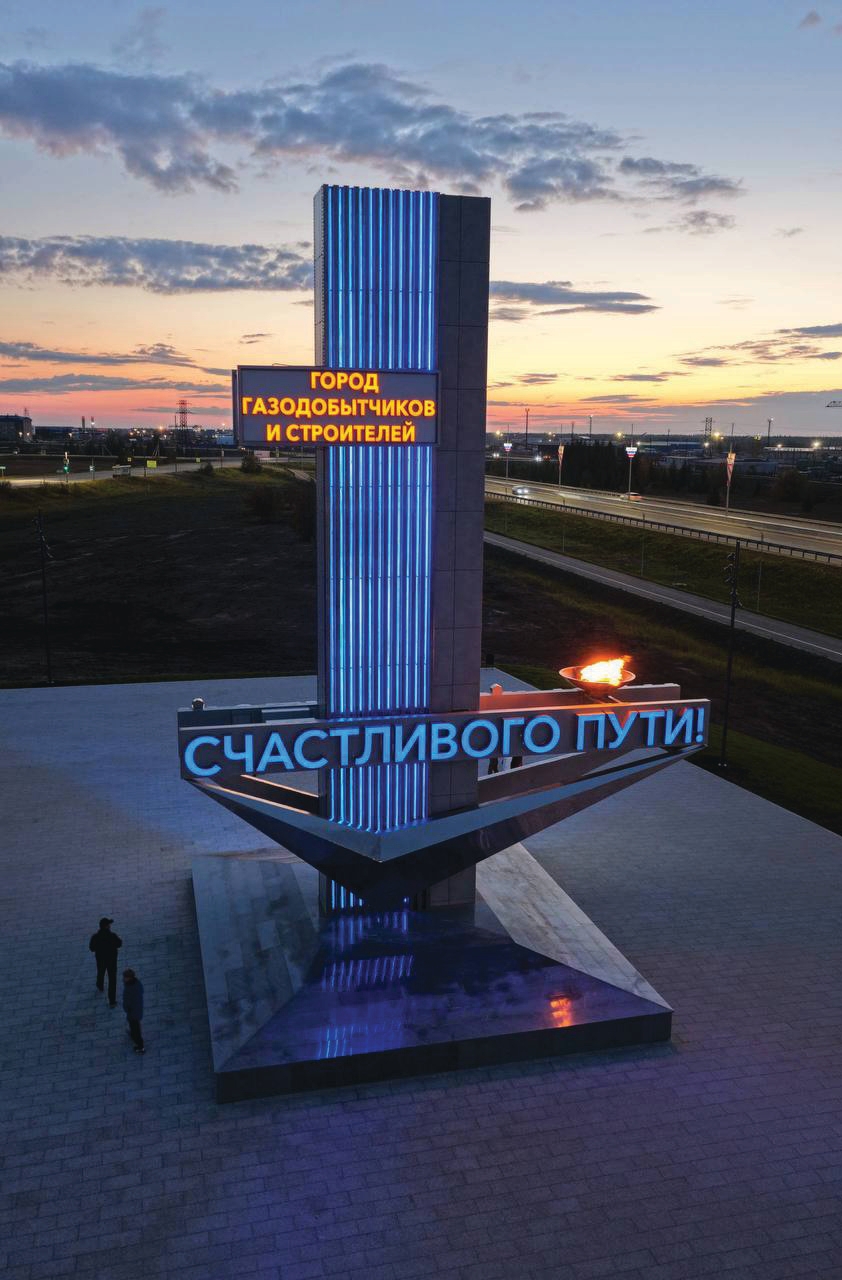

Стела «Новый Уренгой»
Особенностью памятников является наличие встроенных в них постоянно действующих факелов Вечного огня, работающих на природном газе.
Уникальность данных проектов заключается в нестандартном размещении горелочной части оборудования в конструкциях монументов в сочетании с требованиями к высоте и объёму пламени при сохранении параметров ветро- и влагоустойчивости и работоспостобности в условиях экстремально низких температур крайнего севера.
Основная сложность заключалась в том, что на момент формирования технического задания готовых решений под реализацию таких требований не существовало в принципе, так как традиционная концепция Вечного огня предполагает монтаж горелки в специально оборудованном технологическом приямке с декоративным навершием с небольшим возвышением относительно уровня земли. В то время, как в Новом Уренгое предполагалось размещать горелочное оборудование на высоте от трёх до пяти метров над землёй, совместив при этом надёжность, функциональность и эстетику.
Производственное объединение «ВИТ-ТЕХГАЗ», уже накопившее к тому моменту определённый опыт в проектировании и изготовлении оборудования для Вечного огня, сформировало собственную концепцию, которая звучала следующим образом:
- для обеспечения мощного и высокого факела горелка должна работать на среднем давлении (до 30 кПа);
- горелочная часть должна состоять из четырёх горелок;
- система должна иметь возможность автоматического контроля и розжига пламени в случае погасания;
- технологическое оборудование Вечного огня должно соответствовать климатическому исполнению ХЛ по ГОСТ 15150 с возможностью размещения на открытом воздухе;
- оборудование должно быть сертифицировано для применения на опасных производственных объектах.
В целях реализации проектов монумента «Газ Уренгоя – Родине» и стелы «Новый Уренгой» на производственной площадке ПО «ВИТ-ТЕХГАЗ» в г.Энгельсе Саратовской области был организован специальный опытно-эксплуатационный участок Вечного огня, на котором в течение нескольких месяцев проводился комплекс НИОКР, во время которых изучалось поведение факела при одновременном использовании нескольких горелок, менялся и совершенствовался конструктив горелок, отрабатывались различные режимы их работы.
Таким образом, в результате всех проведённых испытаний и экспериментов на свет появилась Мемориальная автоматизированная газовая установка УМГА «Люмия», представляющая собой комплекс технологического оборудования, состоящий из трёх основных элементов:
- Газовой части, включающей в себя шкафной узел учёта и редуцирования газа (ШУУРГ).
- Электрической части (шкаф контроля и управления (ШКУ), элементы контроля и автоматического розжига пламени на горелках).
- Горелочной части (одна горелка или несколько горелок на газовой рампе в защитном кожухе).

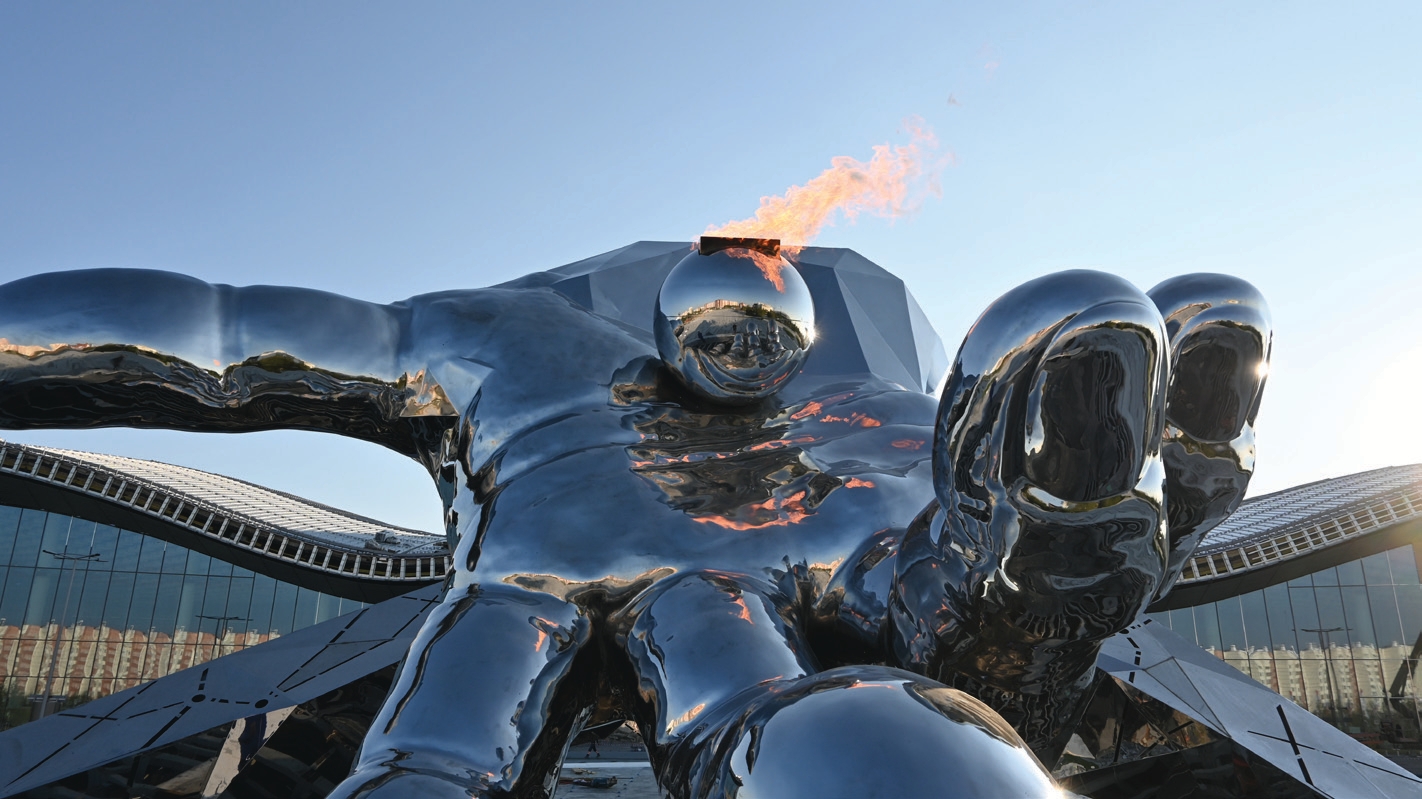

Мемориал «Газ Уренгоя – Родине»
Горелочная часть размещается непосредственно в конструкциях самого монумента, в то время, как газовая и электрическая части Установки могут располагаться также и поблизости (до 150м) от него.
Основой Установки стала ветровлагоустойчивая горелка ГМ «Люмия», модификации которой рассчитаны как на различные расходы, так и на широкий диапазон давления газа в пределах от 2 до 30 кПа.
Установка «Люмия» может работать как на природном, так и на сжиженном газе в режимах постоянного горения («Вечный огонь»), так и в режиме периодического запуска («Огонь памяти») в различных климатических условиях.

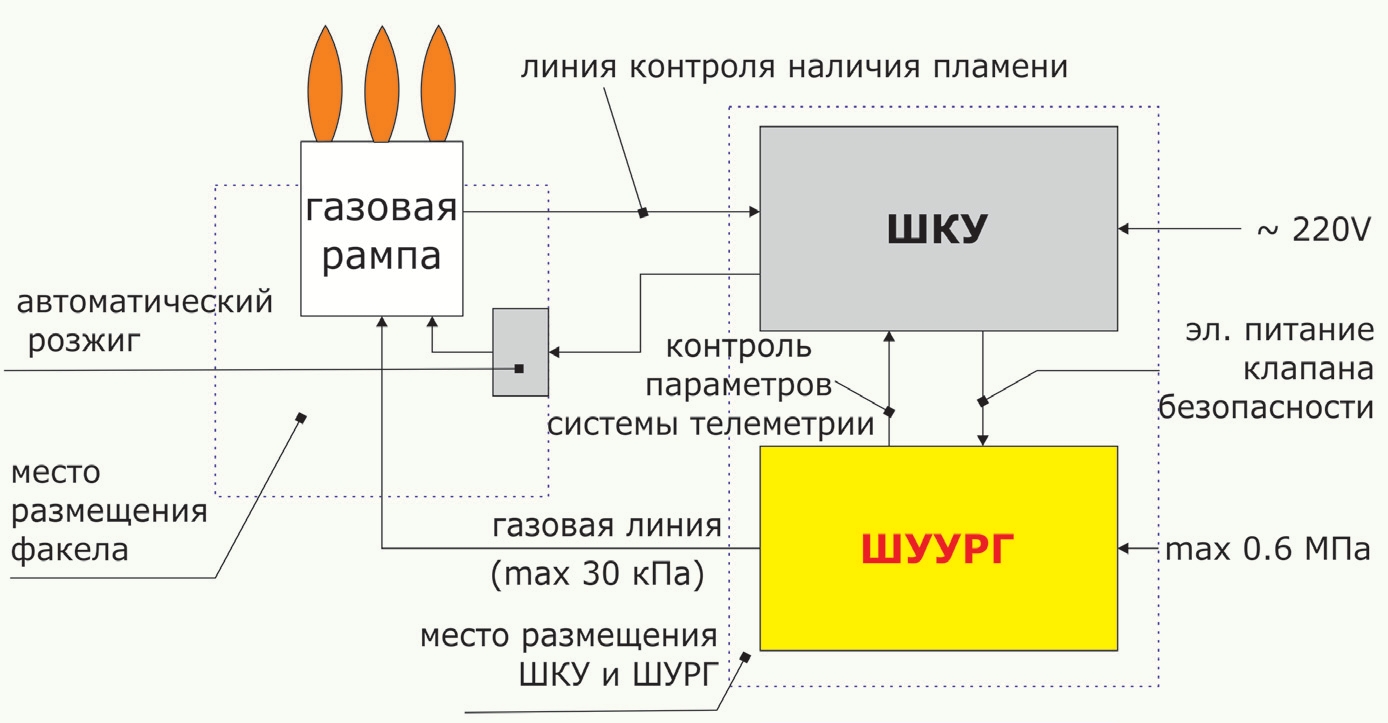

Структурная схема УМГА «Люмия»
В рамках концепции УМГА «Люмия» одновременно реализуются три сценария обеспечения безопасности функционирования мемориала, которые в общем и целом связаны с возможной утечкой газа: защита от погасания пламени, защита от пропадания электроэнергии и перерыв в подаче газа.
Первый сценарий реализуется на базе релейных приборов, осуществляющих контроль наличия пламени, и в случае его погасания, подачу искры на горелку через источник высокого напряжения.
В случае пропадания электроэнергии на объекте автоматический розжиг становится невозможным, и в случае затухания пламени газ бесконтрольно начинает поступать в атмосферу. Это становится особенно опасным в случае с паровой фазой СУГ, которая тяжелее воздуха, и конденсируясь, способна накапливаться в различных непроветриваемых полостях и низинах. Поэтому в случае пропадания электроэнергии в УМГА «Люмия» реализован сценарий перекрытия подачи газа на грелочную часть с помощью быстродействующего электромагнитного клапана нормально закрытого типа.
В случае перерыва в подаче газа на монумент, при падении давления в подводящем газопроводе ниже установленного минимального значения в качестве защитного инструмента может выступать предохранительный запорный клапан, обычно входящий в состав регулятора давления.
Помимо всего прочего в УМГА «Люмия» может встраиваться система телеметрического контроля таких основных параметров её работы, как: давление и расход газа, несанкционированный доступ в ШУУРГ и ШКУ, наличие электропитания на объекте, положение ПЗК и прочее.

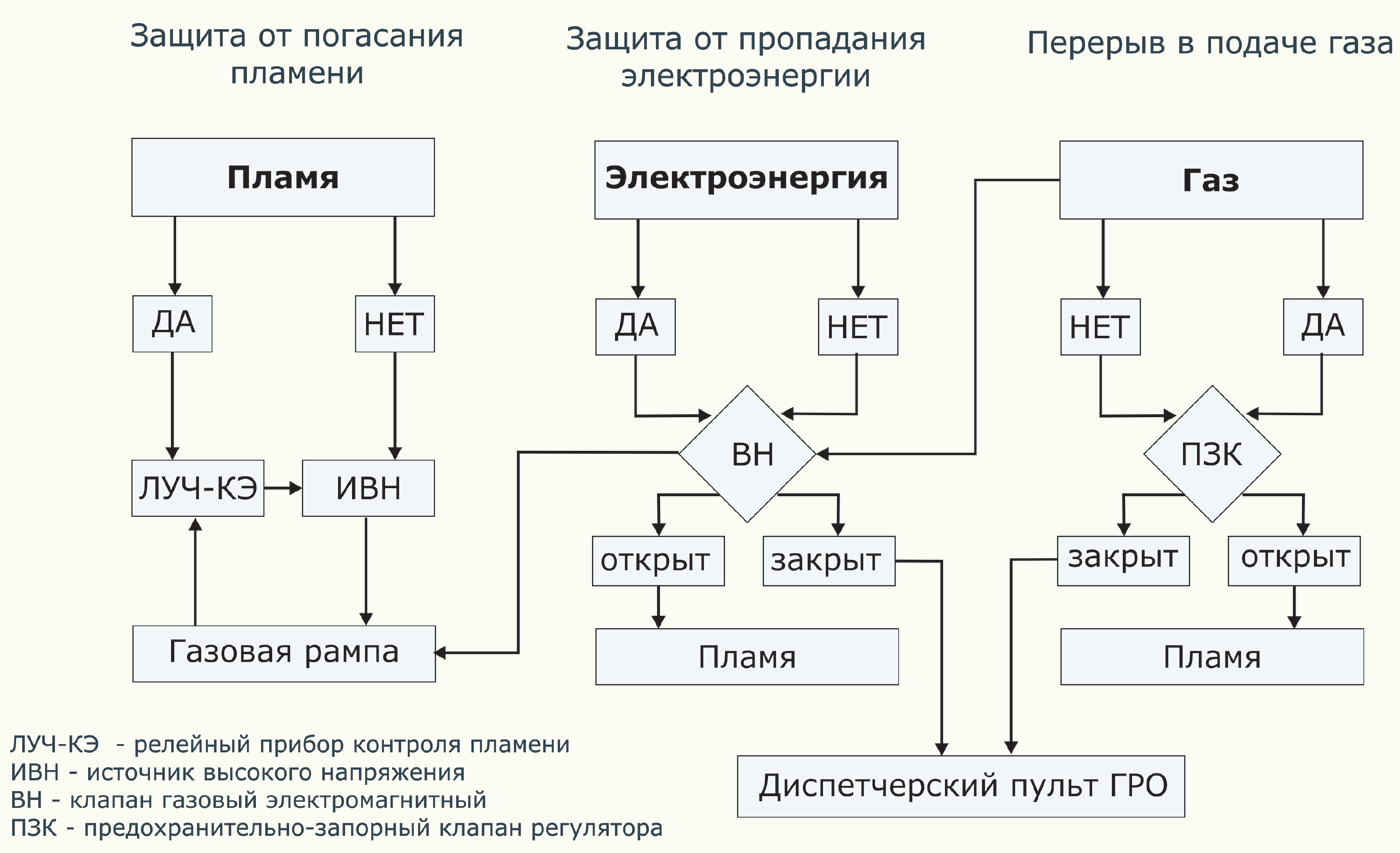

Алгоритмы реализации сценариев безопасной эксплуатации Вечного огня в УМГА «Люмия»
УМГА «Люмия» имеет сертификат на тип продукции и декларирована по схеме «5д» для использования на опасных производственных объектах.
Подытоживая, можно сказать, что впервые в России ПО «ВИТ-ТЕХГАЗ» удалось создать по-настоящему универсальный инструмент для решения самых сложных задач в сфере реализации проектов «Вечного огня» как с технической, так и с эстетической точки зрения при одновременном обеспечении высочайшего уровня надёжной и безопасной его эксплуатации.
Зубков Сергей Владимирович –
генеральный директор ООО «ВИТ ТЕХГАЗ»
