Наш новичок - ФГУП НПО «Нефтехимавтоматика»

28 мая 2009 г.

Логотип НПО НЕФТЕХИМАВТОМАТИКА
Федеральное государственное
унитарное предприятие
Научно-производственное объединение
«НЕФТЕХИМАВТОМАТИКА»
109544, Москва, ул. Вековая, 20/13. Тел. 678-01-44
E-mail: gpnponha@rambler.ru

Федеральное государственное унитарное предприятие Научно-производственное объединение «Нефтехимавтоматика» представляет расширенную информацию о видах выпускаемой продукции, применяемой на предприятиях газораспределительных компаний.

Регулирующая и запорная арматура

1. Клапаны ПОУ-7М

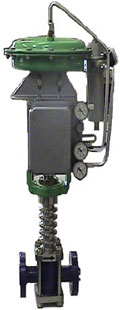

Клапан ПОУ-7М

Клапан предназначен для автоматического управления потоками жидкостей и газов.

  • Ду = 10, 15, 20, 25, 32, 50.
  • Ру = 6,3 Мпа.
  • Температура регулируемой среды от - 60 до +225°С).
  • Исходное положение плунжера клапана «НО» - нормально открытое; «НЗ» - нормально закрытое.
  • Присоединение к трубопроводу: Фланцевое (ГОСТ 12815-80, тип «выступ-впадина»)
  • Материалы корпуса: сталь 20, углеродистые низкотемпературные стали, 12X18H10T, 10X17H13M2T, спецсплавы
  • Материалы дроссельной пары: 12X18H10T, 10X17H13M2T, спецсплавы
  • Класс герметичности по ГОСТ 9544-93 А, В, С

2. Клапаны ПОУ-8М

Клапан предназначен для автоматического управления потоками жидкостей и газов.

  • Ду = 10, 15, 20, 25, 32, 50.
  • Ру = 16,0 Мпа.
  • Температура регулируемой среды от - 60 до +450°С).
  • Исходное положение плунжера клапана «НО» - нормально открытое; «НЗ» - нормально закрытое.
  • Присоединение к трубопроводу: Фланцевое (ГОСТ 12815-80, тип «выступ-впадина»)
  • Материалы корпуса: сталь 20, углеродистые низкотемпературные стали, 12X18H10T, 10X17H13M2T, спецсплавы
  • Материалы дроссельной пары: 12X18H10T, 10X17H13M2T, спецсплавы • Класс герметичности по ГОСТ 9544-93 А, В, С

3. Клапаны ПОУ-21, ПОУ-22

Клапан предназначен для автоматического управления потоками жидкостей и газов.

  • Ду = 15, 25, 50, 80, 100, 125
  • Ру = 6,4 Мпа.
  • Температура регулируемой среды от - 180 до +225°С).
  • Исходное положение плунжера клапана «НО» - нормально открытое; «НЗ» - нормально закрытое.
  • Присоединение к трубопроводу: Фланцевое (ГОСТ 12815-80, тип «выступ-впадина»)
  • Материалы корпуса: Ду15 и Ду 25 - сталь10х14Г14 Н4Т, Ду 50, 80, 100, 125 сталь 10х18Н9ТЛ
  • Седла и затворы - стеллит
  • Уплотнение штока - сильфонное
  • Комплектация – позиционер и по заказу ручной дублер и сигнализаторы крайних положений

4. Клапаны ПОУ-29

Клапан предназначен для автоматического регулирования параметров технологических процессов за счет изменения пропускной способности в соответствии с командным сигналом от управляющего устройства.

  • Ду = 10-100
  • Ру = 32 Мпа.
  • Максимально допустимый перепад давления Δ Р = 32 МПа
  • Пропускная характеристика: равнопроцентная.
  • Вид действия НО, НЗ.
  • Температура среды от -40 до + 200°С.
  • Входной пневматический сигнал – 0,02…1 МПа
  • Давление питания воздуха позиционера – 0,3 + 0,009 МПа
  • Материалы основных деталий:
    • Корпус- сталь 20, 12Х18Н10Т.
    • Седло-10Х14Г14Н4Т+ВК6-14, 12Х18Н10Т+ВК6-М.
    • Затвор- 14Х17Н2+ВК6-М

5. Клапаны ПОУ-32

Клапан предназначен для автоматического управления потоками жидкостей и газов.

  • Условный проход Ду = 25, 50, 80, 100, 150 мм
  • Условное давлениеРу=6,3(ПОУ32) МПа, Ру=10(ПОУ33)МПа.
  • Максимально допустимый перепад давления –Δ Р= 5 МПа.
  • Пропускная характеристика: линейная равнопроцентная.
  • Вид действия НО, НЗ.
  • Температура среды от – 40 до + 400°С
  • Материалы основных деталей:
    • корпус – сталь 25Л, сталь 12Х18Н9ТЛ,
    • дроссельная пара – сталь 12Х18Н10Т.
  • Комплектация – позиционер и по заказу ручной дублер и сигнализаторы крайних положений.
Приемущества клапанов:
  1. Клапаны позволяют работать в условиях кавитации при значительных перепадах давления.
  2. Комплектация ручным дублером и сигнализатором крайних положений.

6. Клапаны ПОУ-51и ПОУ-52

Клапан предназначен для автоматического управления потоками жидкостей и газов.

  • Условный проход Ду = 25, 50, 80, 100 мм
  • Условное давлениеРу=6,3(ПОУ32) МПа, Ру=10(ПОУ52)МПа.
  • Максимально допустимый перепад давления:
    • на Ру 6,3 МПа – 3
    • на Ру 1 МПа – 3,5
  • Пропускная характеристика: линейная равнопроцентная.
  • Вид действия НО, НЗ.
  • Температура среды от – 40 до + 400°С
  • Материалы основных деталей:
    • корпус – сталь 25Л, сталь 12Х18Н9ТЛ,
    • дроссельная пара – сталь 12Х18Н10Т.
  • Комплектация – позиционер и по заказу ручной дублер и сигнализаторы крайних положений.

Данные клапаны предназначены для автоматического управления жидкими и газообразными потоками нефти, нефтепродуктов, химических реагентов, газов, пара, воды и других сред. Клапаны запорно-регулирующие с функцией отсечки.

7. Футерованные клапаны (фторопласт-4) МИУФ

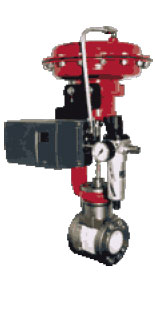

Футерованные клапан (фторопласт-4) МИУФ
  • Условный проход Ду = 10, 15, 20, 25, 32 мм
  • Условное давление Ру = 1,0 МПа
  • Условная пропускная способность Кvy = 0,1-16,0 в зависимости от Ду.
  • Пропускная характеристика: линейная равнопроцентная, универсальная
  • Вид действия НО, НЗ.
  • Температура регулируемой среды от -50 до + 100°С.
  • Температура окружающей среды от -60 до +70°С
  • Присоединение к турбо проводу: фланцевое (ГОСТ 12815-80, исполнение 3 тип «выступ-впадина»)
  • Материалы: флоропласт-4 в металлической рубашке из ст.20.
  • Дроссельная пара: футерованный фторопластом 4 шток.
  • Класс герметичности по ГОСТ 9544 А, В.

Данные клапаны предназначены для автоматического регулирования расхода особо агрессивных, летучих и стерильных жидкостей (кислот и щелочей любых концентраций, сильных растворителей, пищевых и стерильных продуктов и газов) кроме расплавов щелочных металлов.

8. Футерованные клапаны (фторопласт-4) УИФ-М1 угловые и прямые

Футерованный клапан (фторопласт-4) УИФ-М1
  • Условный проход Ду = 25, 50, 80 мм
  • Условное давление Ру = 4,0 МПа
  • Условная пропускная способность Кvy = 0,25-80 в зависимости от Ду.
  • Пропускная характеристика: универсальная
  • Вид действия НО, НЗ.
  • Температура регулируемой среды от -60 до + 160°С.
  • Температура окружающей среды от -60 до +70°С
  • Присоединение к турбо проводу: фланцевое (ГОСТ 12815-80, исполнение 3 тип «выступ-впадина»)
  • Материалы: флоропласт-4 в металлической рубашке из ст.20.
  • Дроссельная пара: фторопластом 4.
  • Класс герметичности по ГОСТ 9544 А, В.

Клапаны УИФ предназначены для автоматического регулирования расхода о агрессивных, летучих и стерильных жидкостей (кислот и щелочей любых концентраций, сильных растворителей, пищевых и стерильных продуктов и газов) кроме расплавов щелочных металлов.

9. Клапаны КМП – запорно-регулирующие с парообогревом

Клапан КМП – запорно-регулирующий с парообогревом
  • Условный проход Ду = 15, 20, 25, 32, 40, 50,65, 80 мм.
  • Условное давление Ру = 4,0 Мпа.
  • Температура регулируемой среды от – 60 до + 450°С

Клапаны с обогревом КМП предназначены для автоматического управления потоками жидкостей и газов (кристаллизующихся в застойных зонах при обычных температурах). Они также могут выполнять функцию отсекания или комбинировать эти функции (регулирующе-отсечное исполнение). Клапаны применяются на парообогреваемых трубопроводах.

Конструкция клапанов КМП основана на обогреве корпуса клапана газообразным или жидким теплоносителям, в том числе паром.

10. Клапаны КШС шланговые специальные

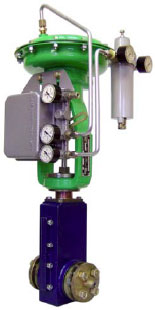

Клапан КШС шланговый специальный
  • Условный проход Ду = 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 мм
  • Условное давление Ру = 0,6 1,0 1,6 2,5 МПа
  • Условная пропускная способность Кvy = 1,2-250 в зависимости от Ду.
  • Пропускная характеристика: специальная.
  • Вид действия НО, НЗ.
  • Температура регулируемой среды от-40 до + 200°С.
  • Температура окружающей среды от -60 до +70°С
  • Присоединение к турбо проводу: фланцевое (ГОСТ 12815-80, исполнение 3 тип «выступ-впадина»)
  • Материалы корпуса: сталь 20, углеродистые низкотемпературные стали, 12Х18Н10Т, 10Х17Н13М2Т.
  • Материал дроссельной пары: патрубки из резиновых материалов.
  • Класс герметичности по ГОСТ 9544 А, В.

Предназначены для автоматического регулирования расхода вязких жидкостей, суспензий, пульп, в том числе содержащих агрессивные вещества, сыпучие среды, пыль, запыленных газов, в том числе доменного, и т.п. Используются для загрязненных сред (пульт, стоков и т.п.) при значительных расходах.

11. Клапаны КТС, КТП регулирующие, трехходовые, смесительные, разделительные и переключающие

Клапан КТС, КТП регулирующий, трехходовый, смесительные, разделительный, переключающий
  • Условный проход Ду = 10-80 мм
  • Условное давление Ру = 1,6 2,5 4,0 6,3 10,0 16,0 МПа
  • Условная пропускная способность Кvy=0,006-65,0
  • Пропускная характеристика: равнопроцентнная, линейная.
  • Вид действия НО, НЗ.
  • Температура регулируемой среды от -60 до + 450°С. • Температура окружающей среды от -60 до +70°С
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80, исполнение 5 тип «шип-паз».
  • Материалы корпуса: ст.20; ст.12Х18Н10Т; ст.10Х17Н13М2Т; низкотемпературные углеродистые стали и спецсплавы.
  • Материалы дроссельной пары: ст.12Х18Н10Т Класс герметичности по ГОСТ 9544 А, В, С.

Предназначены для смешивания или разделения в заданной пропорции потоков нейтральных или химически агрессивных жидкостей и газов (КТС), а также для переключения потока среды с одной линии на другую (КТП).

12. Клапаны КМР, КМО, КМРО

Клапан КМР, КМО, КМРО
  • Условный проход Ду = 10-200 мм
  • Условное давление Ру = 1,6 МПа
  • Условная пропускная способность Кvy = 0,006-320,0 в зависимости от Ду.
  • Пропускная характеристика: специальная.
  • Вид действия НО, НЗ.
  • Температура регулируемой среды до + 225°С.
  • Класс герметичности по ГОСТ 9544-93 А, В.
  • Масса не более 163 кг.
Преимущества клапана:
  1. Большой устойчивостью к загрязненным средам
  2. Высокой герметичностью
  3. Существенно повышенной надежностью
  4. Обеспечением перекрытия трубопровода как в прямом, так и в обратном направление

Клапаны КМР, КМО, КМРО предназначены для автоматического открытия или перекрытия потока жидких и газообразных сред в соответствии с управляющим сигналом.

13. Хроматографы промышленные поточные «ИНТЕРХРОМ-2003»

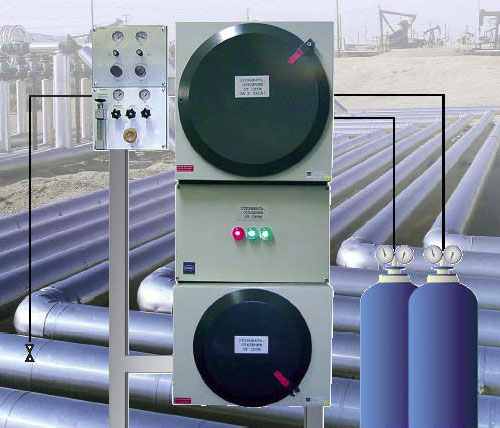

Хроматограф промышленныq поточныq ИНТЕРХРОМ-2003

Применяются в системах автоматического контроля и регулирования технологических процессов в нефтеперерабатывающих, нефтехимических, химических и других производствах. Хроматографы «Интерхром-2003» могут применяться в технологических процессах транспортировки газа, на газоизмерительных и газораспределительных станциях магистральных газопроводов для определения содержания воды и метанола в природном газе.

Модель 2003-1 анализирует потоки химических соединений в жидкой фазе, а 2003-2 и 2003-3 в газовой и паровой фазах. Хроматографы предназначены для непрерывной работы в течении длительного времени и определяет точный состав природного газа. Промышленный хроматограф «ИНТЕРХРОМ-2003» является взрывозащищенным электротехническим устройством с маркировкой взрывозащиты 1 ExdemIIBT4/H2X.

14. Счетчики газа ТРСГ-ИРГА

Предназначены для измерения с приведением к стандартным условиям объёмного расхода и объёма одно- и многокомпонентных газов (природный газ по ГОСТ 5542, воздух, азот, инертные газы и др.), кроме кислорода с целью технологического и коммерческого контроля и учёта газов. Полностью идентичны счетчикам фирмы Pilot (США).

Принцип действия основан на одновременном измерении объёмного расхода, давления и температуры газа в рабочих условиях и последующим вычислении по запрограммированным алгоритмам значений объёмного расхода и объёма газа, приведённых к стандартным условиям. Категория взрывозащиты 1ExibIICT5.

Максимальное рабочее давление 1,6 МПа. Диапазон измерения расходов при рабочих условиях от 10 до 1600 м3/ч, что соответствует приведённому расходу от 3400 до 27200 м3/ч.

15. Теплосчётчики ИРГА, ЕНХА-М, ИМ-2300Т

Предназначены для измерения тепловой энергии, массы и параметров теплоносителя и регистрации теплоэнергетических параметров на узлах учёта водяных систем теплоснабжения. Давление теплоносителя – 1,6 МПа, диапазон измерения температуры от +5 до +200°С, Ду от 20 до 300 мм, диапазон расходов от 0,3 до 1600 м3/ч.

Принципы работы – турбинные и вихревые электромагнитные.

16. Турбинные расходомеры жидкости PTF, PNF

Предназначены для измерения с повышенной точностью объемного расхода и объема жидкости (вода, нефть, нефтепродукты, вязкие вещества, химические реагенты) в рабочих условиях: температура от –50 до +150°С, давление до 6,3 МПа, Ду от 15 до 200 мм, диапазон расходов 0,5 - 1400 м3/ч, вязкость до 200 сСт.

17. Приборы и аппараты для анализа состава газа, нефти и продуктов их переработки, уровнемеры, плотномеры

18. Шаровые краны, сальниковые, в том числе с электро- и пневмоприводами

Шаровые краны, сальниковые, в том числе с электро- и пневмоприводами
  • Условный проход Ду от 10 до 200 мм,
  • Условное давление Ру до 40 МПа

19. Клапаны сильфонные и обратные

Ду от 15 до 200 мм, Ру до 40 МПа.



Также Объединение разработало техническую документацию и выпускало приборы и аппараты для шинного производства – анализаторы резины, стенды для испытаний резинотехнических изделий, машины для измельчения утилизируемых шин всех размеров и т. д. Готовы предоставить полную информацию по любому виду продукции, применяемой на предприятиях Вашей Компании.

Генеральный директор
И.Е. Озеров

Тел./факс. (495)678-10-04, 632-47-28.
