Завод «Газпроммаш» - опыт производства современного оборудования для оснащения газораспределительных сетей и объектов газоснабжения

09 ноября 2009 г.

В. Е. Агабабян, заместитель генерального директора
ООО Завод «Газпроммаш», г. Саратов

Саратовский завод «Газпроммаш» – это современное производство с хорошо оснащенными цехами общей площадью свыше 30 тыс. квадратных метров и широкой номенклатурой выпускаемой продукции. Предприятие входит в число основных поставщиков газового оборудования через систему поставок ОАО «Газпромрегионгаз», а его основные виды продукции для газораспределительных станций внесены в реестр оборудования, рекомендованного к применению на объектах ОАО «Газпром».

На текущем этапе развития завод «Газпроммаш» вносит заметный вклад в газификацию регионов России, начиная от северных областей европейской части, охватывая ее центральные и южные районы, включая отдельные территории Урала, Восточной Сибири и заканчивая Хабаровским краем. Кроме того, продукция завода получила хорошие отзывы газовиков в странах ближнего зарубежья: в Белоруссии, Украине, Приднестровье, Казахстане, Киргизии, Туркменистане.

В номенклатуру оборудования для газотранспортных предприятий и газораспределительных сетей входят: газораспределительные станции различной производительности; подогреватели газа прямого нагрева; подогреватели газа с промежуточным теплоносителем; одоризаторы газа и т.д. Кроме того, завод серийно производит всевозможные модификации газорегуляторных пунктов (шкафных и блочных) и пунктов учета расхода газа, а также входящие в их состав комплектующие изделия: регуляторы различных типов и исполнений, шаровые краны, предохранительные клапаны, газовые фильтры и другое газовое оборудование. Пользуются спросом системы автоматического управления технологическим оборудованием и блоки локальной автоматики. Все выпускаемые на заводе изделия – собственной разработки с использованием технических и компоновочных решений, защищенных патентами РФ.


ГРС Газпроммаш-10

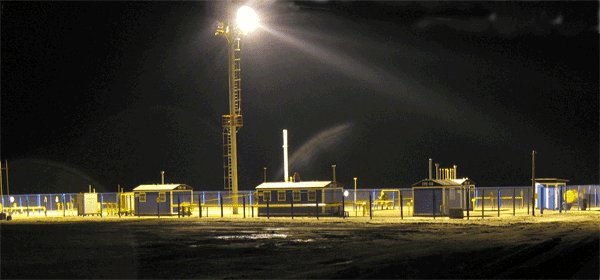

ГРС «Газпроммаш-10» на объекте (Калмыкия)


Рассматривая заявки на изготовление комплектных крупногабаритных изделий (например, газораспределительных станций и блочных газорегуляторных пунктов), специалисты завода отдельно оговаривают с Заказчиком, помимо состава оборудования, также и варианты его конструктивного исполнения. При этом принимаются во внимание климатические условия района размещения, способы доставки изделий на объект, специальные требования Заказчика в отношении элементной базы оборудования, окраски и т.д.

Так, например, технологическая часть газорегуляторного пункта ГРПБ-60, сконструированного по заказу ОАО «Сургутнефтегаз» в блочно-модульном здании, была полностью собрана в заводских условиях, а затем, после проведения в присутствии представителей Заказчика приемосдаточных испытаний, демонтирована крупными узлами и доставлена железнодорожным транспортом в Сургут. Окончательная сборка оборудования и монтаж здания, составные части которого также доставлялись в разобранном виде, производилась непосредственно на объекте.

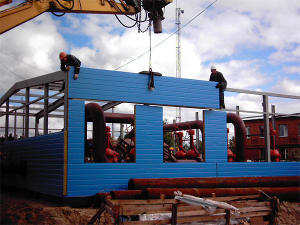

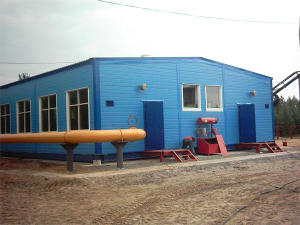

Монтаж ГРПБ-60 Монтаж ГРПБ-60

Монтаж ГРПБ-60 на объекте (г. Сургут)

Газорегуляторный пункт ГРПБ-54, изготовленный для нефтеперерабатывающего завода г. Рязань, смонтирован из двух транспортабельных блок-модулей, которые были доставлены на объект и там состыкованы.

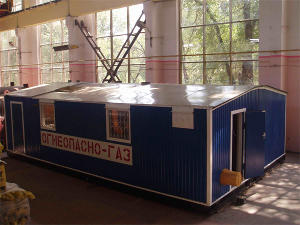

Монтаж ГРПБ-54 Монтаж ГРПБ-54

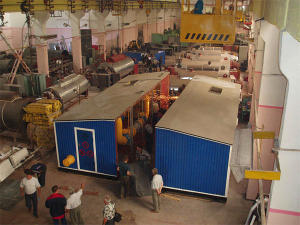

Сборка ГРПБ-54

Еще одна конструкция блочного газорегуляторного пункта представлена на следующих фотографиях. ГРПБ-150 состоит из двух транспортабельных блок-модулей и отдельных металлоконструкций общей крыши. Окончательный монтаж ГРПБ-150 производился на объекте в г. Ростов-на-Дону.

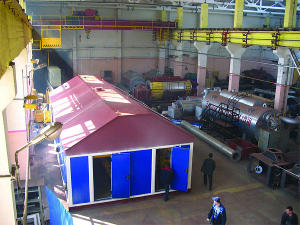

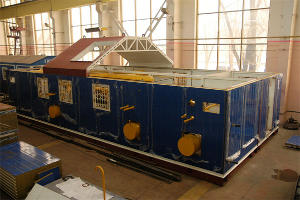

Монтаж ГРПБ-150 Монтаж ГРПБ-150

Состыковка блок-модулей ГРПБ-150 в заводских условиях

ГРПБ меньших типоразмеров широко выпускаются в моноблочном исполнении. В зависимости от предназначения и специальных требований Заказчика, моноблоки могут иметь два или три отдельных помещения (технологическое, отопительное, КИПиА), разделенные газонепроницаемыми стенками.

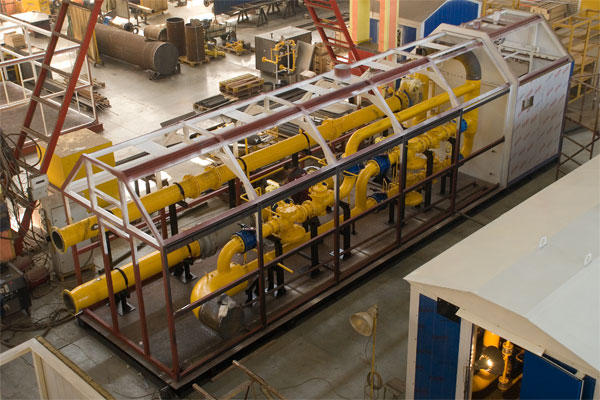

Сборка ГРПБ

На участке сборки ГРПБ


Газорегуляторные пункты производства завода «Газпроммаш» хорошо зарекомендовали себя в процессе реализации программы газификации Ульяновской области, в связи с чем, для газораспределительных сетей было поставлено свыше 400 шкафных и блочных газорегуляторных пунктов. Хорошие отзывы получили газораспределительные станции и газорегуляторные пункты, поставленные в ТОО «НарынЭнергоГаз» (Казахстан). Отмечено высокое качество и удобство обслуживания автоматизированного газорегуляторного пункта ГРПБ-У-200Б-2В для газоснабжения мини-ТЭС г. Белокуриха Алтайского края. Сегодня география поставок стала еще шире: запущены в эксплуатацию АГРС и два блочных газорегуляторных пункта в Хабаровском крае, а еще один ГРПБ готовится к отправке на Камчатку.

В состав современного ГРПБ в обязательном порядке входит система автоматики. Следуя в ногу со временем и руководствуясь возросшими требованиями, предъявляемыми к автоматизации газорегуляторных пунктов, завод «Газпроммаш» комплектует свои газорегуляторные пункты системами контроля и управления, оборудованными устройствами мобильной связи. При разработке систем специалисты завода используют большой опыт, накопленный при производстве газораспределительных станций, оснащаемых самым современным оборудованием автоматизированного управления на базе контроллеров CompactLogix фирмы Allen-Bradley и I-8000 фирмы ICP DAS.

На основе этих контроллеров завод «Газпроммаш» выпускает шкаф контроля и управления газорегуляторным пунктом ШКУ ГРП, который предназначен для непрерывного дистанционного контроля технологических параметров газорегуляторного пункта по каналам мобильной связи. ШКУ ГРП осуществляет сбор, регистрацию и передачу электрических сигналов с датчиков температуры, давления, положения, первичных и вторичных преобразователей, а также обеспечивает, при необходимости, формирование сигналов управления запорно-регулирующей арматурой, вентиляционной системой и другими устройствами. Программное обеспечение и наличие искробезопасных интерфейсов позволяет также производить сбор, обработку, хранение и передачу информации с приборов измерения расхода газа.

ШКУ ГРП выпускаются в общепромышленном и взрывозащищенном исполнениях, в различной комплектации, определяемой условиями заказа оборудования.

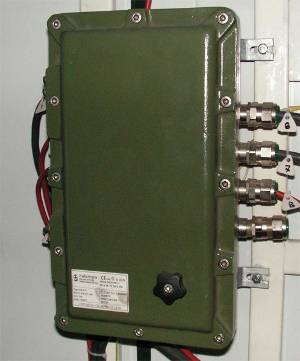

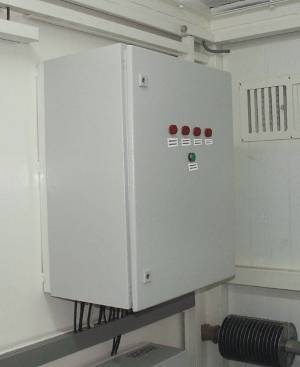

ШКУ ГРП общепромышленного исполнения ШКУ ГРП взрывозащищенного исполнения

ШКУ ГРП общепромышленного исполнения

ШКУ ГРП взрывозащищенного исполнения

При изготовлении современных ГРП блочного исполнения с большим количеством средств автоматизации, а также с применением систем контроля загазованности и охранно-пожарной сигнализации, в составе блок-бокса кроме технологического отделения предусматривается самостоятельный отсек КИПиА, отделенный гермостенкой. В отсеке КИПиА размещаются шкаф автоматики, источник бесперебойного питания и приемно-контрольный охранно-пожарный прибор.

В случае, когда в ГРП не предусмотрено отдельного помещения для КИПиА, устанавливается система контроля и управления во взрывозащищенном исполнении на базе контроллера ICP CON серии 7000. В данном исполнении контроллер, устройства ввода-вывода, искробарьеры и GSM модем размещены во взрывонепроницаемой оболочке, которая оснащена взрывозащищенными кабельными вводами для подключения контролируемых и управляющих сигналов, антенны, а также цепей питания.

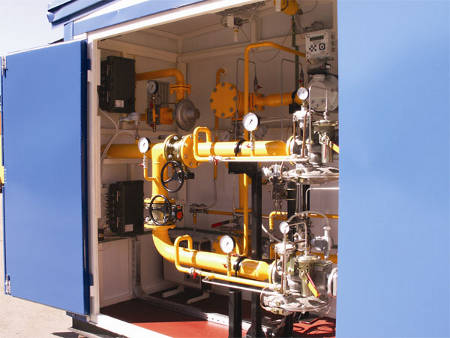

Пример ГРПУ с использованием взрывозащищенного блока автоматики

Пример ГРПУ с использованием взрывозащищенного блока автоматики


Гибкое программное обеспечение, разрабатываемое программистами завода, и наличие модема позволяет свободно интегрировать системы контроля и управления ГРП в уже существующие автоматизированные системы. Одним из примеров может служить изготовленные заводом «Газпроммаш» и оснащенные системами управления 4 ГРС и 7 ГРПБ для КГП «ОблТрансГаз» (г. Атырау, Казахстан), которые были интегрированы в единую АСУ ТП.

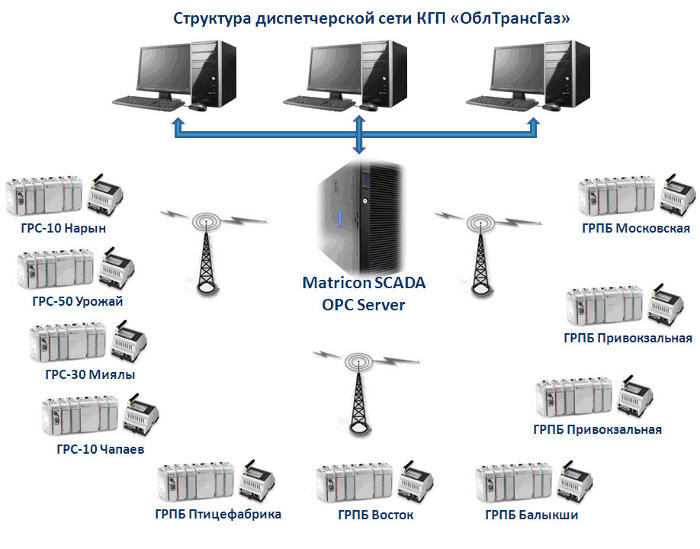

Структура диспетчерской сети КГП ОблТрансГаз

Продолжительный опыт эксплуатации оборудования, выпускаемого заводом «Газпроммаш» подтверждает его высокую надежность, качество, удобство использования, а также возможность обеспечения высокого уровня автоматизации и интеграции в существующие АСУ ТП систем газораспределения. Достоинство ГРП оснащенных шкафами контроля и управления, производимых заводом «Газпроммаш» состоит в следующем:

  • комплектная поставка оборудования;
  • удобное расположение оборудования автоматизации внутри ГРП, обеспечивающее хороший доступ при обслуживании;
  • высокий уровень автоматизации на базе современных промышленных контроллеров;
  • дистанционный доступ к настройкам ШКУ ГРП по каналам мобильной связи;
  • возможность сбора информации с вычислителей расхода газа как отечественных, так и зарубежных производителей;
  • возможность интегрирования в существующие АСУ ТП;
  • гибкость программного обеспечения и аппаратной конфигурации;
  • оптимальная себестоимость комплектующих изделий;
  • высокое качество и надежность.

Разработчики завода «Газпроммаш» активно ведут работы по совершенствованию запорной и регулирующей арматуры, а также газовых фильтров и предохранительных клапанов для газорегуляторных пунктов, с целью приведения их в соответствие современным требованиям, предъявляемым специалистами эксплуатирующих и контролирующих организаций. Результаты такой работы неоднократно отмечались хорошими отзывами заказчиков и дипломами специализированных выставок.

В 2008 г. Завод "Газпроммаш" освоил изготовление блоков полной заводской готовности для обустройства газовых месторождений и подготовки газа с последующей подачей в газопотребляющее оборудование, в частности - на электростанции собственных нужд.

Примером такой продукции являются изделия, изготовленные в январе 2009 г. для обустройства находящегося на крайнем севере Ванкорского месторождения: блок входных шлейфов и блок подготовки газа. Данные изделия работают в комплексе с подогревателями, установленными на открытой площадке. Комплекс обеспечивает процессы:

  • прием сырого газа из скважин;
  • ввод ингибитора гидратообразования (метанола);
  • первичное снижение давления газа для снижения его температуры;
  • сепарация газового конденсата, выпавшего при захолаживании газа;
  • подогрев газа;
  • очистка газа перед конечной ступенью редуцирования;
  • редуцирование давления газа и поддержание на заданном уровне;
  • коммерческий учет расхода газа на выходе;
  • тонкая очистка газа.

Блок-боксы, в которых размещены указанные изделия, оборудованы системами автоматизации, электроотопления, освещения, контроля загазованности, естественной и принудительной вентиляции, пожарной и охранной сигнализации. Поскольку оборудование предназначено для эксплуатации в условиях крайнего севера, корпусные конструкции блок-боксов и все трубные узлы выполнены из хладостойких материалов, обеспечивающих возможность транспортировки и эксплуатации при температурах до минус 60°С.

Одной из наиболее важных текущих задач, выполняемых заводом «Газпроммаш», является участие в проекте газификации Черноморского побережья Краснодарского края. Повышенное внимание к данному региону, связанное с подготовкой к зимней олимпиаде 2014 года, придает этой работе особое значение и заставляет специалистов завода предельно тщательно относиться к вопросам надежности, безопасности, экологии и технической эстетики оборудования газораспределительных станций.

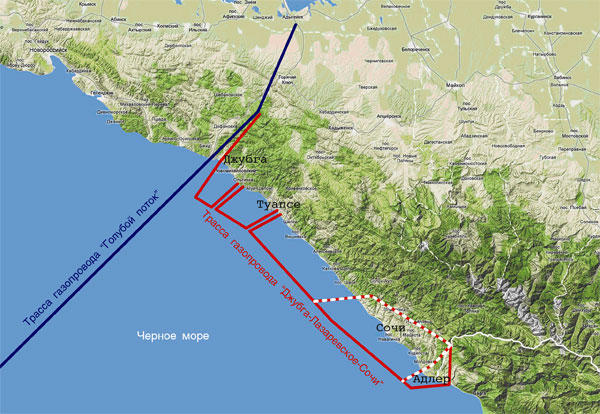

Джубга-Лазаревское-Сочи

Проект строительства газопровода «Джубга-Лазаревское-Сочи», выполняемый проектировщиками ООО «Питер Газ», предусматривает применение для АГРС «Джубга-1», «Джубга-2», «Новомихайловская», «Туапсе» оборудование максимальной заводской готовности производства завода «Газпроммаш». На сегодняшний день в подразделениях НИОКР завода решены все вопросы компоновки оборудования ГРС, разработаны технологические схемы и схемы автоматизации, а также определен состав оборудования каждой станции. На блок-боксы модульного типа, внутри которых размещается технологическое и вспомогательное оборудование ГРС, получен сертификат пожарной безопасности. Учтены также современные требования по корпоративной окраске ГРС.

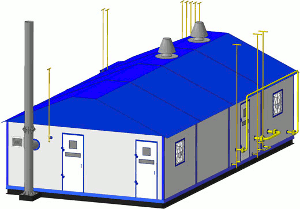

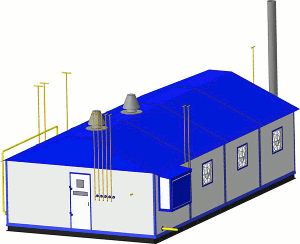

Общий вид блок-здания ГРС Джубга-1 Общий вид блок-здания ГРС Джубга-1

Общий вид блок-здания ГРС «Джубга-1»

Технические решения, используемые в проекте, по мере их детализации, рассматривались на заводских совещаниях и на заседаниях Технического совета предприятия. При этом принимались во внимание все предыдущие наработки и компоновочные варианты, получившие положительную оценку специалистов эксплуатирующих организаций. Впоследствии технологические решения, заложенные в конструкторскую и проектную документацию, получили положительную экспертную оценку в ДОАО «Оргэнергогаз» и были согласованы в Департаменте по транспортировке, подземному хранению и использованию газа ОАО «Газпром».

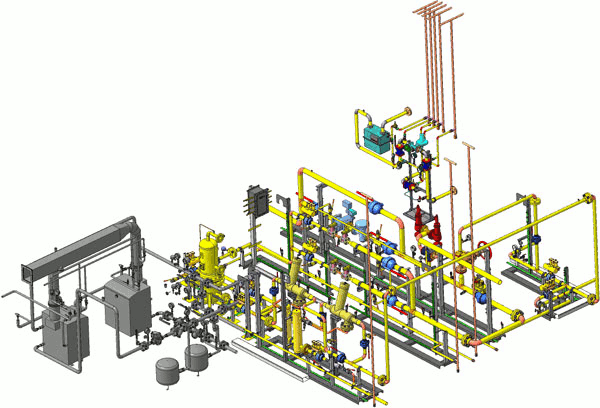

Компоновка технологического оборудования ГРС Джубга-1

Компоновка технологического оборудования ГРС «Джубга-1»


Подготовке производства для выполнения предстоящего заказа на заводе также уделяется особое внимание. Ведутся маркетинговые исследования, направленные на тщательный отбор поставщиков материалов и комплектующих изделий с учетом подтвержденного качества и оптимальных сроков поставки.

Завод «Газпроммаш» располагает самым современным станочным оборудованием, произведенным в России, в европейских странах (Германия, Швеция и другие) и в развитых странах Азии (Япония, Южная Корея).

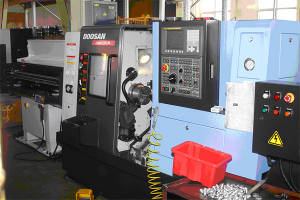

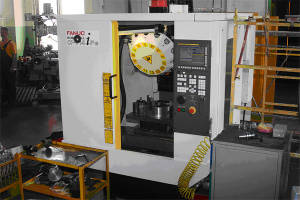

На участке металлообработки завода Газпроммаш На участке металлообработки завода Газпроммаш

На участке металлообработки завода «Газпроммаш»

На объектах газовой промышленности особое значение приобретает качество сварных соединений, которые должны обеспечить многолетнюю безаварийную работу газопроводов и оборудования высокого давления. В связи с этим на заводе предъявляются повышенные требования к специалистам, выполняющим сварочные работы и ведущим неразрушающий контроль качества сварки. Сварочное оборудование, используемое для изготовления и ремонта опасных технических устройств, а также сварочные технологии и используемые материалы аттестованы в установленном порядке, в соответствии с РД 03-613-03.

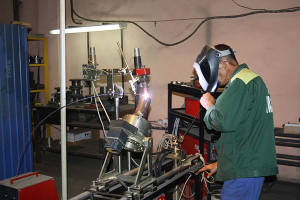

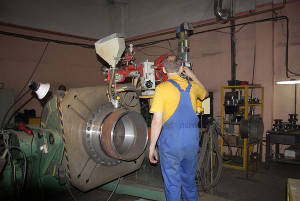

Идут сварочные работы Идут сварочные работы

Идут сварочные работы

Предстоящий заказ заставил руководителей и специалистов завода, несмотря на значительную текущую загрузку производства, провести соответствующие мероприятия на всех сборочных участках и вспомогательных цехах, а также в инженерно-технических службах.

Таким образом, сегодня можно говорить о завершении на заводе «Газпроммаш» серьезной подготовки подразделений, участвующих в разработке и изготовлении газораспределительных станций и газорегуляторных пунктов, к проведению комплексных работ по оснащению любых объектов газораспределения и газопотребления (от магистрального газопровода до коттеджа или промышленного объекта) современным отечественным оборудованием ГРС самого высокого уровня, не уступающего европейским стандартам.
