Инновационные разработки ООО ЭПО «Сигнал» в сегменте газорегулирующей арматуры и оборудования

18 декабря 2011 г.

Компания ООО ЭПО «Сигнал» - это компания, которая от истоков самостоятельно разрабатывает всю гамму регулирующей, предохранительной и запорной арматуры. Специалисты компании ежегодно осваивают и выпускают на рынок более 5 типов модернизи- рованных или кардинально улучшен- ных по техническим характеристикам изделий.

Так 2011 год знаменателен тем, что впервые среди регуляторов Российского производства, компания «Сигнал» представляет Форсированный регулятор РДГ-П50НФ (-ВФ).

Этот регулятор наиболее полно отвечает современным требованиям газораспределения, в том числе и таким как высокое быстродействие регуляторов давления.

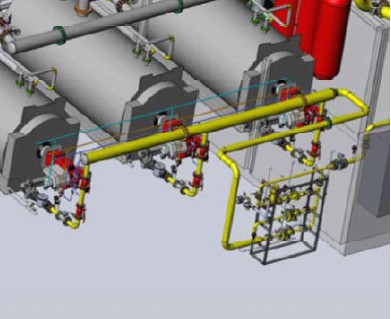

Инновационное развитие смежных областей техники, таких как теплоснабжение, подталкивает производителей к использованию современной автоматики горелок водогрейных котлов (см. рисунок 1). Отличительной особенностью таких котлов являются скоротечные режимы включения и выключения, когда режим газопотребления изменяется значительно за очень короткий промежуток времени.


Рисунок 1. Система газоснабжения современных котельных

В системах с малой мощностью водогрейных котлов в таких ситуациях все производители рекомендуют использовать регуляторы прямого действия, так как одним из их достоинств является, как раз, высокое быстродействие, достигается это тем, что отсутствует сложная система управления.

При увеличении мощности котельных в системе газоснабжения необходимо использовать регуляторы пилотного типа с большей пропускной способностью, которые по своей сути являются достаточно «медленными».

Как правило в таком случае ситуация развивается следующим образом, из-за отсутствия информации о быстродействии регуляторов в паспортах предприятий производителей, специалисты проектных организаций разрабатывают систему газоснабжения котельной без выполнения требований по обеспечению дополнительного объема трубопровода. В результате чего эксплуатирующая организация, которая отвечает за обеспечение газом котельной, сталкивается с всплесками и провалами давления газа перед горелками, что приводит к ложным срабатываниям предохранительной и защитной арматуры. Зачастую никакие стандартные средства, такие как регулировка параметров работы регулятора дросселями, не позволяют кардинально повлиять на процесс.

Как правило в таком случае ситуация развивается следующим образом, из-за отсутствия информации о быстродействии регуляторов в паспортах предприятий производителей, специалисты проектных организаций разрабатывают систему газоснабжения котельной без выполнения требований по обеспечению дополнительного объема трубопровода. В результате чего эксплуатирующая организация, которая отвечает за обеспечение газом котельной, сталкивается с всплесками и провалами давления газа перед горелками, что приводит к ложным срабатываниям предохранительной и защитной арматуры. Зачастую никакие стандартные средства, такие как регулировка параметров работы регулятора дросселями, не позволяют кардинально повлиять на процесс.

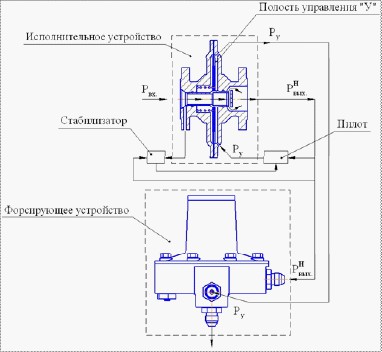

Рисунок 2.

В конструкцию регулятора давления газа введено дополнительное устройство (форсирующее устройство), которое позволяет добиться поддержания выходного давления, без значимых всплесков и провалов без дополнительных изменений в системе газоснабжения.

Принцип действия устройства заключается в постоянном измерении скорости изменения давления за регулятором. Как только начинается изменение выходного давления, система управления выдает корректирующее воздействие на исполнительный механизм и давление за регулятором восстанавливается с большой скоростью. Особенностью такой системы управления является то, что чем выше скорость изменения выходного давления, тем быстрее реакция регулятора на это изменение.

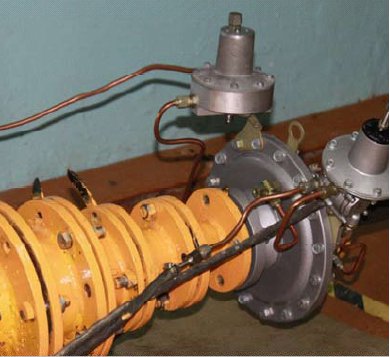

Регулятор РДГ П50НФ (-ВФ), как и прежде является самым малогабаритным регулятором аналогичной конструкции. Изображение регулятора смонтированного на испытательном стенде приведено на рисунке 3.


Рисунок 3. Регулятор РДГ-П50НФ (-ВФ)

Исследовательская работа организована на базе собственного испытательного центра газового оборудования в условиях максимально приближенных к условиям эксплуатации.

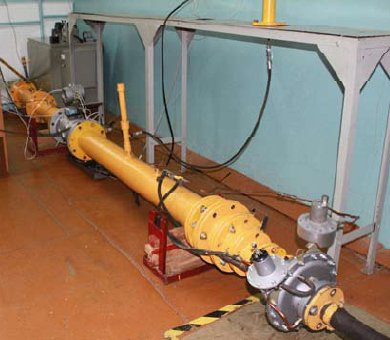

Испытательный стенд обеспечивает производительность до 1500 нм3/ч и оснащен всеми необходимыми средствами автоматики и телеметрии для проведения измерений. Такой производительности достаточно для моделирования большинства процессов (см. Рисунок 4).


Рисунок 4. Испытательный стенд

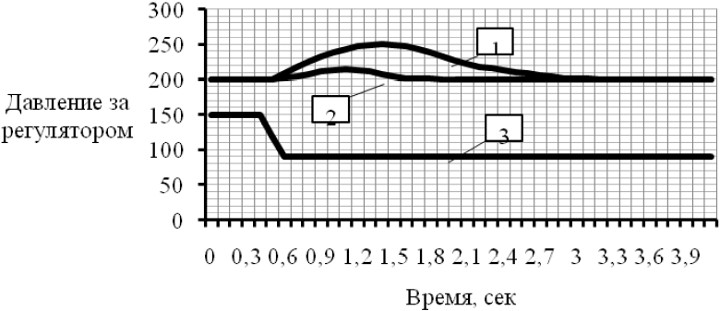

Исследовательские испытания показали, что в результате установки в систему управления форсирующего устройства давление за регулятором при резких изменениях потребления остается в пределах точности регулирования и не достигает значений срабатывания предохранительной и защитной арматуры. Сравнительные характеристики регуляторов с форсирующим устройством и без него представлены на рисунке 5.


Рисунок 5. Сравнительная характеристика регуляторов

1 – регулятор без форсирующего устройства;
2 – регулятор с форсирующим устройством;
3 – срабатывание автоматики.

Проведенные опытные работы показывают, что даже такие инерционные регуляторы давления газа как регуляторы пилотного типа (с применением в системе управления дополнительных устройств) позволяют обеспечить требуемые параметры быстродействия позволит и значительно улучшить безопасность работы котельных, повысить комфорт жителей и промышленных потребителей тепла.

Руководитель производственного комплекса
«Газорегулирующего оборудования», ООО ЭПО «СИГНАЛ»
Зимин Е.С.
