О новых регуляторах комбинированного типа РДК на среднее и низкое давление. Современный подход к решению проблемы обогрева и утепления шкафных пунктов редуцирования газа

05 октября 2014 г.

Производственно-коммерческая фирма «ЭКС-ФОРМА» образована в городе Саратове в 1991 г. Генеральным директором и основателем компании является Игорь Борисович Кучмин. Его заслуги в развитии газовой отрасли России отмечены многими дипломами, грамотами и другими знаками отличия. В марте 2012 года И.Б. Кучмин удостоен звания «Ветеран газового хозяйства».

На сегодняшний день компания «ЭКС-ФОРМА» насчитывает более 500 сотрудников, средний возраст которых составляет 40 лет. Штат компании постоянно пополняется, в том числе и молодыми сотрудниками, решившими начать карьеру в нашей компании. Основное производство и главный офис компании находится в городе Саратов, при этом компания не стоит на месте и постоянно расширяет свою дилерскую сеть. На данный момент наши представительства есть в Москве, Новосибирске, Ростове-на-Дону, Омске, Екатеринбурге, Алматы и т.д.

Целью создания компании является разработка и производство новых видов промышленного газового оборудования для систем газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. ООО ПКФ «ЭКС-ФОРМА» имеет собственные разработки, многие из которых, в частности, линейка регуляторов давления газа прямоточных РДП, регулятор комбинированный РДК. Данная линейка оборудования дважды становилась лауреатом в номинации «100 лучших товаров России», что подтверждается соответствующими дипломами, в 2004 и 2012 году.

Регуляторы комбинированные со встроенным предохранительным запорным клапаном (ПЗК)

Патент № 2276804. Дата начала отсчета срока действия патента: 28.10.2004. Целью настоящего изобретения является достижение гарантированной надежности работы регулятора в диапазоне расходов от максимума до полного прекращения подачи газа потребителю, а также сокращения времени на устранение возможных неисправностей.

Комбинированные регуляторы со встроенным предохранительным запорным клапаном предназначены для редуцирования давления газа и поддержания выходного давления в заданных пределах, независимо от изменения входного давления и расхода газа. В регулятор встроен клапан-отсекатель, который обеспечивает автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. Регуляторы применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УЗ ГОСТ 15150 (от -40°С до +45°С).

Компания ООО «Экс-Форма» постоянно модернизирует и усовершенствует комплектующие РДК. В настоящее время используются резиновые кольца с тефлоновым наполнением французского производства, фитинги итальянского производства. Использование в клапанах регулятора клея Loctite компании Henkel позволило добиться прочного соединения резинового уплотнения с металлом и как следствие повысить надежность регулятора в целом. Постоянно ведутся работы по улучшению коррозионностойкого покрытия деталей. С 2013 года на регулятор устанавливаются новые фирменные планки, на которых отражены все основные рабочие параметры прибора.

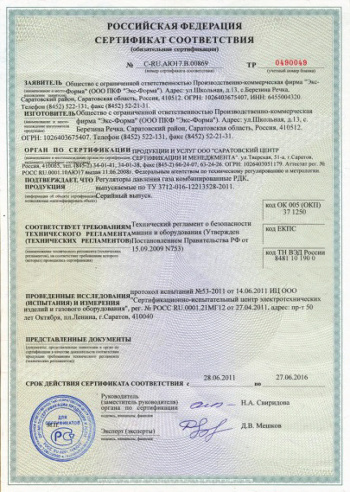

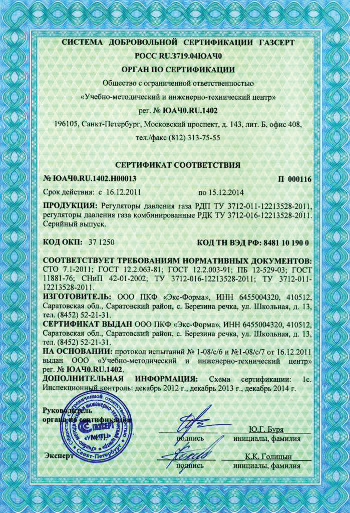

Комбинированные регуляторы производимые нашей компанией имеют сертификаты соответствия и сертификаты «ГАЗСЕРТ».

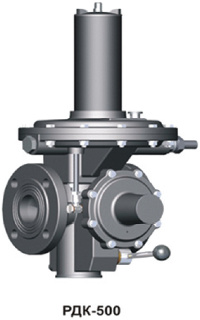

Регулятор давления газа РДК-500 комбинированный предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах, независимо от изменения входного давления и расхода газа. В регулятор встроен клапан-отсекатель, который обеспечивает автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Регуляторы давления газа применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УЗ ГОСТ 15150 (от -40 °С до +45 °С).

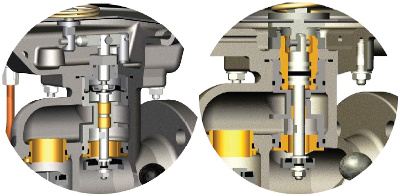

В регуляторе применена система разгрузки клапана поршневого типа, что обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.

В исполнительном механизме отсутствует рычажная система, что сокращает количество деталей сопрягаемых с зазором.

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.

Преимущества регулятора РДК-500:

  • Система разгрузки клапана позволяет значительно снизить неравномерность регулирования.
  • Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе (“тупике”).
  • Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.
  • Новая компоновка регулятора позволила сократить его габариты и значительно повысить удобство при настройке и обслуживании.
Наименование параметра или размера Значения для исполнений РДК-500
Регулируемая средаприродный газ ГОСТ 5542
Диаметр условного прохода, мм50
Диапазон входных давлений, МПа0,025 – 0,6
Диапазон настройки выходного давления, МПа0,002 - 0,005
Стабильность поддержания выходного давления %±10
Давление настройки клапана-отсекателя, МПа,
- при повышении выходного давления
- при понижении выходного давления

0,0025 - 0,0075
0,001 - 0,0045
Тип соединения с газопроводомфланцевый ГОСТ 12815 исп.1
Габаритные размеры, мм, не более:
- длина
- ширина
- высота

250
280
480
Масса, кг, не более15

Пропускная способность регулятора
МПа0,5123456
Qн м3/час
115165230300365430500

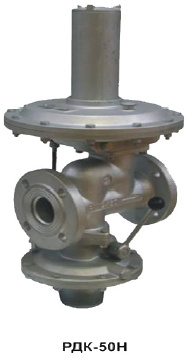

Регулятор давления газа комбинированный РДК-50Н

Победитель конкурса “100 лучших товаров России 2012”. Данный регулятор предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах, независимо от изменения входного давления и расхода газа. В регулятор встроен клапан-отсекатель, который обеспечивает автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Регуляторы давления газа применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УЗ ГОСТ 15150 (от -40°С до +45°С).

В регуляторе применена система разгрузки клапана поршневого типа, что обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.

В исполнительном механизме отсутствует рычажная система, что сокращает количество деталей сопрягаемых с зазором.

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.

Преимущества регулятора РДК-50Н:

  • Система разгрузки клапана позволяет значительно снизить неравномерность регулирования.
  • высокая пропускная способность, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения:
    • при Рвх. = 0,1 МПа пропускная способность составит 500 м3/ч;
    • при Рвх. = 0,6 МПа пропускная способность составит 1500 м3/ч.
  • Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе (“тупике”).
  • Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.
  • Взвод рукоятки клапана осуществляется без излишних усилий за счет перепускного клапана.
  • Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов. Регуляторы давления газа РДК-50Н предназначены для применения в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. Климатическое исполнение соответствует УЗ ГОСТ 15150 (от -40°С до +45°С).

Наименование параметра или размера Значения для исполнений
РДК-50\20Н РДК-50\30Н
Регулируемая средаприродный газ ГОСТ 5542
Диаметр условного прохода, мм50
Диапазон входных давлений, МПа0,025 - 1,2
Диапазон настройки выходного давления, МПа0,002 - 0,005
Стабильность поддержания выходного давления %±10
Давление настройки клапана-отсекателя, МПа,
- при повышении выходного
- при понижении выходного давления

0,0025 - 0,0075
0,001 - 0,0045
Тип соединения с газопроводомфланцевый ГОСТ 12815 исп.1
Строительная длина, мм, не более230
Габаритные размеры, мм, не более:
- длина
- ширина
- высота

350
285
630
Масса, кг, не более15

Пропускная способность регулятора
МПа0,050,10,20,30,40,50,60,70,80,911,11,2
Qн м3/час
РДК-50/20Н1151652303003654305005656507308159001000
РДК-50/30Н350500700900110013001500170019502200245027003000

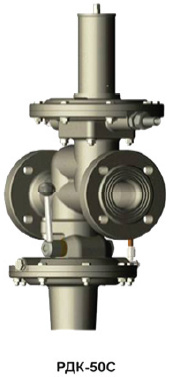

Регулятор давления газа комбинированный РДК-50C предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах, независимо от изменения входного давления и расхода газа. В регулятор встроен клапан-отсекатель, который обеспечивает автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Регуляторы давления газа применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УЗ ГОСТ 15150 (от -40°С до +45°С).

В регуляторе применена система разгрузки клапана поршневого типа, что обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.

В исполнительном механизме отсутствует рычажная система, что сокращает количество деталей сопрягаемых с зазором.

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.

Преимущества регулятора РДК-50С:

  • Система разгрузки клапана поршневого типа обеспечивает более высокую надежность по сравнению с разгрузками мембранного типа.
  • Увеличена активная площадь мембраны.
  • Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с “нитки”. При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.
  • Наличие встроенного клапана-отсекателя, позволяющего герметично перекрывать поток газа.

Наименование параметра или размера Значения для исполнения
РДК-50С1РДК-50С2РДК-50С3
Регулируемая средаприродный газ ГОСТ 5542
Диаметр условного прохода, мм50
Диапазон входного давления, МПа0,05-1,20,1-1,20,3-1,2
Диапазон настройки выходного давления, МПа0,01-0,030,03-0,10,1-0,3
Давление настройки клапана-отсекателя, Мпа
- при повышении выходного давления
- при понижении выходного давления

0,0125-0,0375
0,0075-0,0225

0,0375-0,125
0,0225-0,075

0,125-0,375
0,075-0,225
Стабильность поддержания выходного давления, % ±10
Тип соединения с газопроводомфланцевый ГОСТ 12815 исп.1
Строительная длина, мм, не более230
Габаритные размеры, мм, не более:
- длина
- ширина
- высота

335
240
580
Масса, кг, не более 15

Пропускная способность регулятора
МПа0,050,10,20,30,40,50,60,70,80,911,11,2
Qн м3/час
РДК-50/20С1151652303003654305005656507308159001000
РДК-50/30С350500700900110013001500170019502200245027003000

Применение современного теплоизоляционного материала корунд

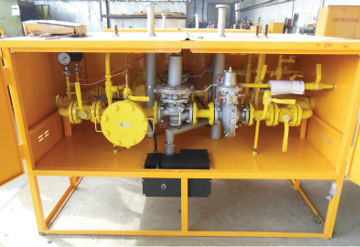

При изготовлении шкафных газорегуляторных установок, пунктов учета расхода газа, пунктов газорегуляторных блочных, автоматизированных газораспределительных станций производства ПКФ «Экс-Форма» применяется технология для уменьшения теплопотерь-нанотехнологичный утеплитель. На корпус шкафа наносится слой теплоизоляционного материала Корунд толщиной не более 1мм, что делает шкаф более энергоэффективным и значительно уменьшает его массу и габариты.

Уникальность изоляционных свойств КОРУНД — результат интенсивного молекулярного воздействия разреженного газа (вакуума), находящегося в полых микросферах. Как известно вакуум — худший проводник тепла. А количество вакуумированных микросфер в теплоизоляционных покрытиях серии «Корунд» доходит до 80%.

Корунд имеет следующие основные свойства:

  • имеет идеальную адгезию к металлу, пластику, пропилену, что позволяет изолировать покрываемую поверхность от доступа воды и воздуха;
  • эффективно снижает теплопотери и повышает антикоррозинную защиту;
  • слой покрытия в 1 мм обеспечивает те же изоляционные свойства, что и 50 мм рулонной изоляции или кирпичной кладки толщиной в 1-1,5 кирпича;
  • не создает дополнительные нагрузки на несущие конструкции;
  • является изоляционным покрытием, которое не поддерживает горение;
  • экологически безопасен, нетоксичен, не содержит вредных летучих органических соединений;
  • полностью сертифицирован в России.

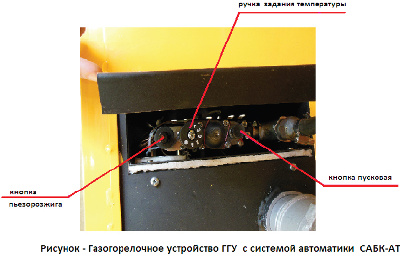

Газогорелочные устройства ГГУ с комбинированной системой автоматики безопасности САБК-АТ



Недостатками газогорелочных устройств старого поколения являлись:

  • затрудненный розжиг (при помощи спичек или бумажного жгута);
  • патрубок для отвода продуктов сгорания газа мог нагреваться выше температуры 110°С, что небезопасно;
  • конструкция корпуса не обеспечивала защиту пламени от погасания при сильном ветре;
  • отсутствовала возможность подключения к системе телеметрии;

Новое ГГУ с системой автоматики САБК-АТ обеспечивает выполнение следующих основных функций:

  • розжиг запальника;
  • розжиг основной горелки;
  • автоматическое поддержание заданной температуры патрубка отводящего продукты сгорания газа (до 90°С);
  • автоматическую блокировку заданного давления газа в коллекторе основной горелки ГГУ;
  • автоматическое отключение подачи газа на основную горелку при розжиге запальника;
  • автоматическое отключение подачи газа в аварийных ситуациях:
    • при погасании запальника, нарушении тяги в дымоходе или перегреве (превышении температуры патрубка выше 90°С);
    • мгновенное отключение подачи газа на аппарат нажатием кнопки «Стоп»;
    • ручную регулировку интенсивности обогрева.

Преимуществами нового ГГУ с системой автоматики САБК-АТ, применяемого компанией ООО «Экс-Форма»:

  • удобство использования при эксплуатации;
  • высокая степень безопасности при эксплуатации;
  • экономия топлива (газа) необходимого для подогрева газа и обогрева шкафа, за счет автоматической регулировки интенсивности обогрева.
