Возможности учета СУГ в резервуарах на примере автоматизированной системы учета количества сжиженного газа в резервуаре (СУГ/CПГ) производства компании «СервисСофт»

02 июня 2015 г.

Автономная газификация способна решить множество проблем современной загородной жизни. Использование сжиженного газа в качестве источника энергии позволит одновременно отапливать дом, обеспечивать горячее водоснабжение и при необходимости использовать аварийный газовый генератор.

Система автономной газификации отличается надежностью, долгим сроком службы и удобством эксплуатации.

Система телеметрии позволяет наладить дистанционный контроль за параметрами нормального функционирования комплекса СУГ. Телеметрия отслеживает состояние всех датчиков и передает полную информацию посредством GSM-связи. Для повышения удобства существуют модели с автономными источниками питания, которые поддерживают работоспособность системы при исчезновении энергоснабжения.

Автоматизированная система учета СУГ/СПГ позволяет осуществлять непрерывный мониторинг параметров жидких сред в системах коммерческого учета и автоматизации объектов газовой промышленности.

Внедрение комплекса беспроводной передачи данных основных параметров СУГ/СПГ на АГЗС, газовых хранилищах частного или коллективного использования, а также при транспортировке сжиженного газа позволяет существенно повысить эффективность газоснабжения, сократить издержки и оптимизировать процесс учета и доставки газа.

ПРИМЕНЕНИЕ СИСТЕМЫ:

  • ОБЪЕКТЫ ДОБЫЧИ, ПЕРЕРАБОТКИ И ХРАНЕНИЯ СЖИЖЕННЫХ УГЛЕВОДОРОДНЫХ ГАЗОВ.
  • КОММЕРЧЕСКАЯ ТОРГОВЛЯ СУГ (АГЗС)
  • ПРЕДПРИЯТИЯ, ИСПОЛЬЗУЮЩИЕ СЖИЖЕННЫЕ ГАЗЫ В КАЧЕСТВЕ СЫРЬЯ
  • АВТОНОМНОЕ ГАЗОСНАБЖЕНИЕ В ЖКХ

Модификации

  • МКТ-П-А-СИ v. LPG-01
  • МКТ-Ш-С-СИ v. LPG-02

МКТ-П-А-СИ v. LPG-01

Компактный телеметрический контроллер, предназначенный для мониторинга количества СУГ/СПГ в резервуарах, а также основных технологических параметров систем автономной газификации.

Решение оптимально для частных или многоквартирных домов, а также небольших объектов в сфере ЖКХ.

Для определения количества СУГ/СПГ применяется механический уровнемер с датчиком Холла, который преобразует положение поплавка в электрический сигнал.

  • Точность показаний датчиков составляет 1% от общего объёма.
  • Возможность подключения датчика давления паровой фазы.
  • Измерение защитного потенциала на газгольдере.
  • 2 дискретных входа для отслеживания вскрытия дверей охраняемой зоны.

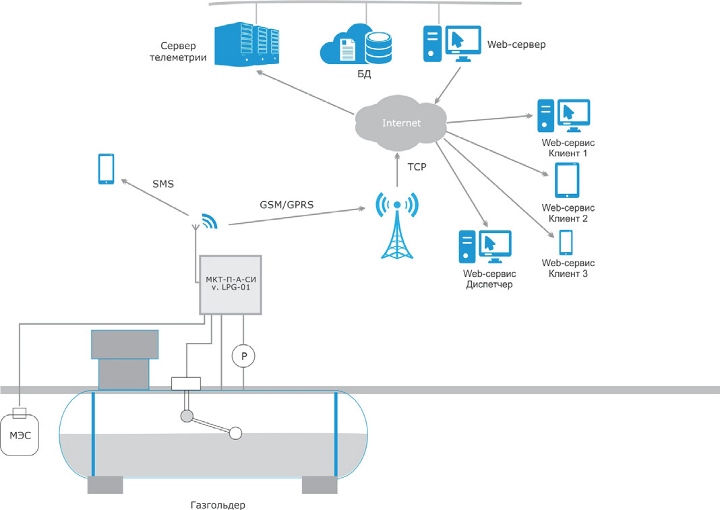

Рис.1. СХЕМА РАБОТЫ МКТ-П-А-СИ v. LPG-01

Связь контроллера с удалённым сервером осуществляется по беспроводному каналу связи GSM, используя пакетную передачу данных (по умолчанию 1 раз в сутки).

Отправка SMS-сообщений на телефоны диспетчера/клиента при снижении запасов газа ниже критического уровня, а так же при несанкционированном доступе на объекты или других внештатных ситуациях.

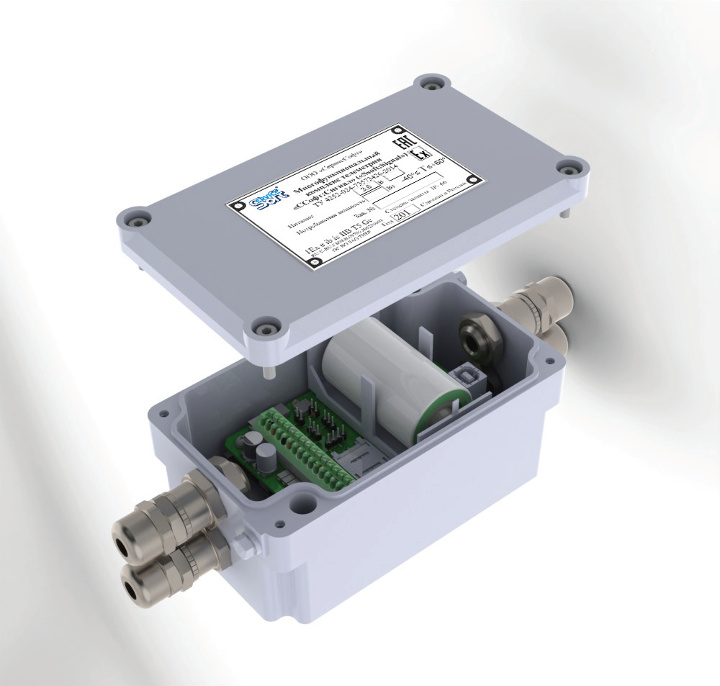

Рис.2. МКТ-П-А-СИ v. LPG-01

ПРЕИМУЩЕСТВА МКТ-П-А-СИ v. LPG-01

  • Компактный контроллер с возможностью установки во взрывоопасной зоне
  • Возможность подключения уровнемеров различных производителей (GOK, REGO, ROCHESTER, SRG, COTRAKO и другие)
  • Дополнительная возможность мониторинга давления паровой фазы, защитного потенциала, а также несанкционированного доступа на площадку газгольдера
  • Широкий диапазон рабочих температур, защита от внешних воздействий окружающей среды
  • Сверхнизкое энергопотребление и длительный период работы от автономного источника питания (≈2,5 – 3 года)
  • Удобный интерфейс настройки прибора, простота ввода в эксплуатацию и обслуживания
  • Унифицированный протокол передачи данных, OPC-сервер для интеграции оборудования в программы мониторинга

МКТ-Ш-С-СИ v. LPG-02

Телеметрический контроллер шкафного исполнения МКТ-Ш-С-СИ v. LPG-02, предназначен для измерения и контроля жидких сред СУГ/СПГ, а также основных технологических параметров систем автономной газификации.

Решение предназначено для коммерческого учёта СУГ/СПГ на АГЗС, хранилищах газа, объектах химической промышленности, а также крупных объектах коллективного пользования сжиженного газа в ЖКХ.

Основным измерительным элементом системы является магнитострикционный уровнемер-плотномер или герконовый уровнемер, производства НПП «Сенсор».

Для сбора и передачи данных с объекта применяется решение МКТ-Ш-С-СИ v. LPG-02 на основе модульного промышленного контроллера SmartNexus.

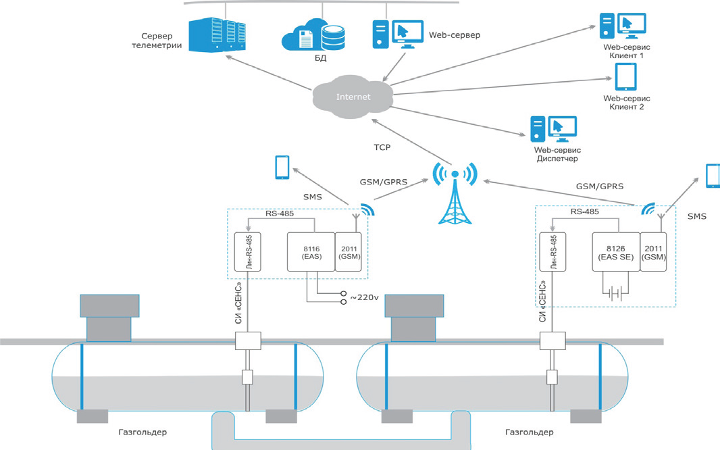

Рис.3. СХЕМА РАБОТЫ МКТ-П-А-СИ v. LPG-01

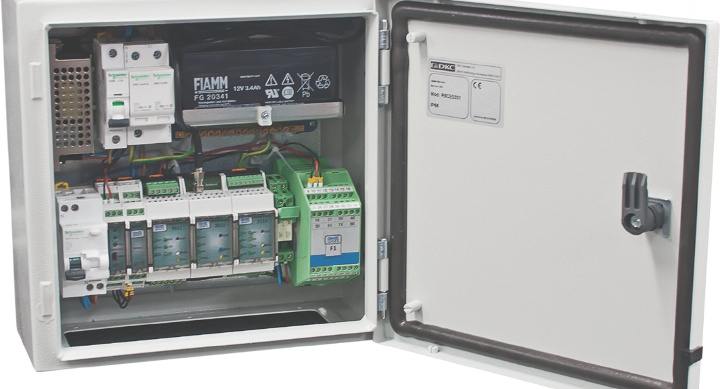

Рис.4. МКТ-Ш-С-СИ v. LPG-02

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТИЗИРОВАННЫХ СИСТЕМ УЧЕТА

МКТ-П-А-СИ v. LPG-01 МКТ-Ш-С-СИ v. LPG-02 МКТ-В-А-СИ v. LPG-02
Общие характеристики
1Габаритные размеры230х90х71 мм300х300х200 мм300х300х250 мм
2Диапазон рабочих температур-40°С..+60°С-40°С..+60°С-40°С..+60°С
3Степень защиты оболочкиIP66IP54IP66
4Класс взрывозащиты2ExeibicIIB T5 Gcотсутствуетотсутствует
5Встроенные искробезопасные цепиДаДаДа
Электропитание
1Система питания3,6 В (корпус D) Li-SOCl2, максимальный ток 4000 мАСетевое 220ВАКБ 12В/26 А*ч
2Резервный источник питанияНе более 2 мкАДа (АКБ 12В/7.2 А*ч)Солнечная панель 60 Вт
3Потребление при опросе датчиковНе более 3 мАНе более 50 мАНе более 50 мА
4Потребление при передаче данныхНе более 250 мАНе более 150 мАНе более 150 мА
5Система питания датчиков1000 (при средней температуре за период эксплуатации 0°С)встроеннаявстроенная
Подключаемые датчики
1УровнемерыGOK, REGO, ROCHESTER, SRG, COTRAKOПМП-201/128/118 (до 8 шт. на 1 шкаф)
2АдаптерыЛИН-RS485
3Измеряемые параметры
  • Уровень СУГ/СПГ (датчик Холла)
  • Датчик давления паровой фазы
  • Защитный потенциал газгольдера
  • Дискретный вход
  • Уровень жидкости, м
  • Уровень раздела сред, м
  • Температура в каждой измеренной точке, °С
  • Температура паровой фазы СУГ/СПГ, °С
  • Объём жидкости, м3
  • Объём жидкости над разделом сред, м3
  • Относительное заполнение резервуара, %
  • Средняя плотность жидкости, г/см3
  • Плотность жидкости в поверхностном слое, г/см3
  • Процентное содержание пропана в СУГ/СПГ, %
  • Масса жидкости, т
  • Сумма масс жидкости и паровой фазы СУГ/СПГ, т

В состав шкафа входят модули:

  • SmartNexus 8116 (EAS):
    • питание и подключение к адаптеру ЛИН-RS485 по протоколу Modbus RTU,
    • контроль напряжения питания 220В на объекте,
    • состояние периметра охранной зоны.
  • SmartNexus 2011 (GSM):
    • обеспечение связи с удаленным сервером по беспроводной каналу связи GSM,
    • осуществляет пакетную передачу данных GPRS показаний уровнемеров, технологических параметров объекта, а также данные настройки и конфигурации оборудования телеметрии.

На объектах, не оснащённых сетевым электропитанием 220В, эффективно применяется автономная версия решения МКТ-В-А-СИ v. LPG-02.

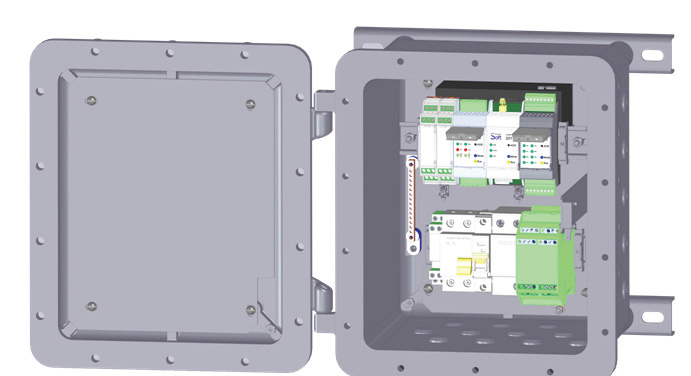

Рис.5. МКТ-В-А-СИ v. LPG-02

Шкаф имеет встроенный аккумуляторный отсек высокой ёмкости для обеспечения продолжительной автономной работы системы сбора данных.

Данное решение исключает необходимость выездов ремонтных бригад для осуществления замены АКБ, а также уменьшает число аккумуляторов, необходимых в подменном фонде.

Предлагаем убедиться в эффективности АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ УЧЕТА СУГ/СПГ, обратившись в компанию «СервисСофт» для участия в пилотном проекте и тестирования системы.

Автономная газификация с нами становится экономичной, безопасной и комфортной!

Более подробную информацию о возможностях, технических характеристиках и преимуществах системы вы можете узнать, позвонив по телефонам (4872) 70-05-82, 8(800)250-01-04 или запросив полную презентацию продукта по e-mail: sales@rosteleservice.ru.



Инновационно-промышленная группа «СервисСофт»

Адрес: г. Тула, ул. Тургеневская 69
Телефон: 8-800-250-01-04
(звонок по России бесплатный)
e-mail: sales@rosteleservice.ru
internet: www.rosteleservice.ru
