Современная газовая запорно-регулирующая арматура и приборы автоматики для теплоэнергетического комплекса

23 декабря 2018 г.

Одной из наиболее динамично развивающихся отраслей на энергетическом рынке в настоящее время, несомненно является добыча, транспортировка и использование природного газа, что обусловлено растущей важностью природного газа в промышленности, теплоэнергетике и бытовом потреблении. Современные технологии сжигания природного газа и его природные запасы делают эту продукцию наиболее коммерчески привлекательной в теплоэнергетическом комплексе. По последним оценкам, использование природного газа будет иметь склонность к росту и расширению почти на 3-5% ежегодно в течение последующих 15 лет, что означает, что к 2030 г. оно увеличится примерно в 2 раза.

Стабильное развитие теплоэнергетической отрасли, реализация перспективных проектов новых объектов и модернизации действующих объектов теплоэнергетического комплекса, в современных условиях невозможны без наращивания потенциала отечественных производителей газовой запорно-регулирующей арматуры, разработки и производства инновационной современной продукции, способной успешно конкурировать с импортными аналогами и превосходить их. Решением именно таких задач и занимается СП «ТермоБрест» ООО. Вся номенклатура продукции предприятия полностью заменяет аналогичную продукцию ведущих западноевропейских и американских производителей.

СП «ТЕРМОБРЕСТ» ООО – это предприятие с мощным научно-техническим потенциалом и 27-ми летним опытом разработки и производства газовой трубопроводной арматуры и приборов автоматики, которая используется для обеспечения безопасности и регулирования в системах газоснабжения в теплоэнергетическом комплексе. Предприятие было основано в 1990 году, в то время, когда арматурный рынок страны испытывал острую нехватку современной дистанционно-управляемой запорно-регулирующей газовой арматуры. Первые шаги на рынке предприятие делало начиная с трех позиций продукции: клапанов электромагнитных газовых серии ВН диаметрами условного прохода 15, 20, 25 мм. 27 лет методичной и целенаправленной работы сделали СП «ТЕРМОБРЕСТ» ООО на сегодняшний день одним из лидеров в области производства газовой арматуры на территории всего Евразийского континента.

В настоящее время СП «ТЕРМОБРЕСТ» ООО предлагает потребителям более 7000 типов, типоразмеров и исполнений изделий.Основные типы изделий:

  • 2-х и 3-хпозиционные электромагнитные газовые клапаны, предназначены для дистанционного управления потоками газа;
  • электромагнитные клапаны с электромеханическим регулятором расхода газа, предназначены для отсечки и регулировки расхода газа;
  • клапаны с ручным взводом механического и электрического типа, где открытие клапанов производится оператором, путем поднятия штока или нажатия на кнопку;
  • клапаны с медленным открытием, которые применяются в системах, где недопустимо наличие пневмоудара в момент открытия клапана;
  • клапаны предохранительно-запорные, автоматически перекрывают подачу газа при возникновении превышения давления выше настроенного;
  • клапаны предохранительно-сбросные, осуществляют сброс повышенного давления в атмосферу при возникновении кратковременных скачков давления в системе;
  • блоки газовых клапанов, используются для работы горелочных устройств;
  • регуляторы-стабилизаторы давления, предназначены для снижения и поддержания выходного давления газа на заданном значении независимо от изменения входного давления и расхода газа;
  • заслонки регулирующие газовые с ручным и электромеханическим приводом, обеспечивают регулировку расхода газа в заданном диапазоне;
  • датчики-реле давления контролируют давление в системе;
  • фильтры газовые, предназначены для очистки газа перед запорно-регулирующей арматурой.

Непрерывная забота о техническом совершенствовании производимой продукции, необходимость создания оборудования, заменяющего импортные аналоги в условиях антироссийских санкций, привели разработчиков продукции СП «ТермоБрест» ООО к созданию новых видов продукции полностью заменяющих известных мировых производителей. За 2016-2017 гг.предприятие освоило и начало серийный выпуск следующих типов новой инновационной продукции для теплоэнергетического комплекса:

  • комбинированные регуляторы давления серии РС со встроенным предохранительно-сбросным и предохранительно-запорным клапанами, обеспечивающие стабильную работоспособность в широком диапазоне наружных температур от -40°С до +40°С;
  • клапаны электромагнитные серии ВН со встроенным регулятором расхода уникальной конструкции, имеющие практически линейную расходную характеристику;
  • датчики реле давления электронного типа серии ДРД, контролирующие давление в диапазоне от 0 до 16 атмосфер, и имеющие обратную связь с системой управления;
  • смесители газов серии СГ, предназначенные для смешивания различных горючих газов с воздухом в заданном соотношении для обеспечения оптимального режима сгорания в газовом двигателе.

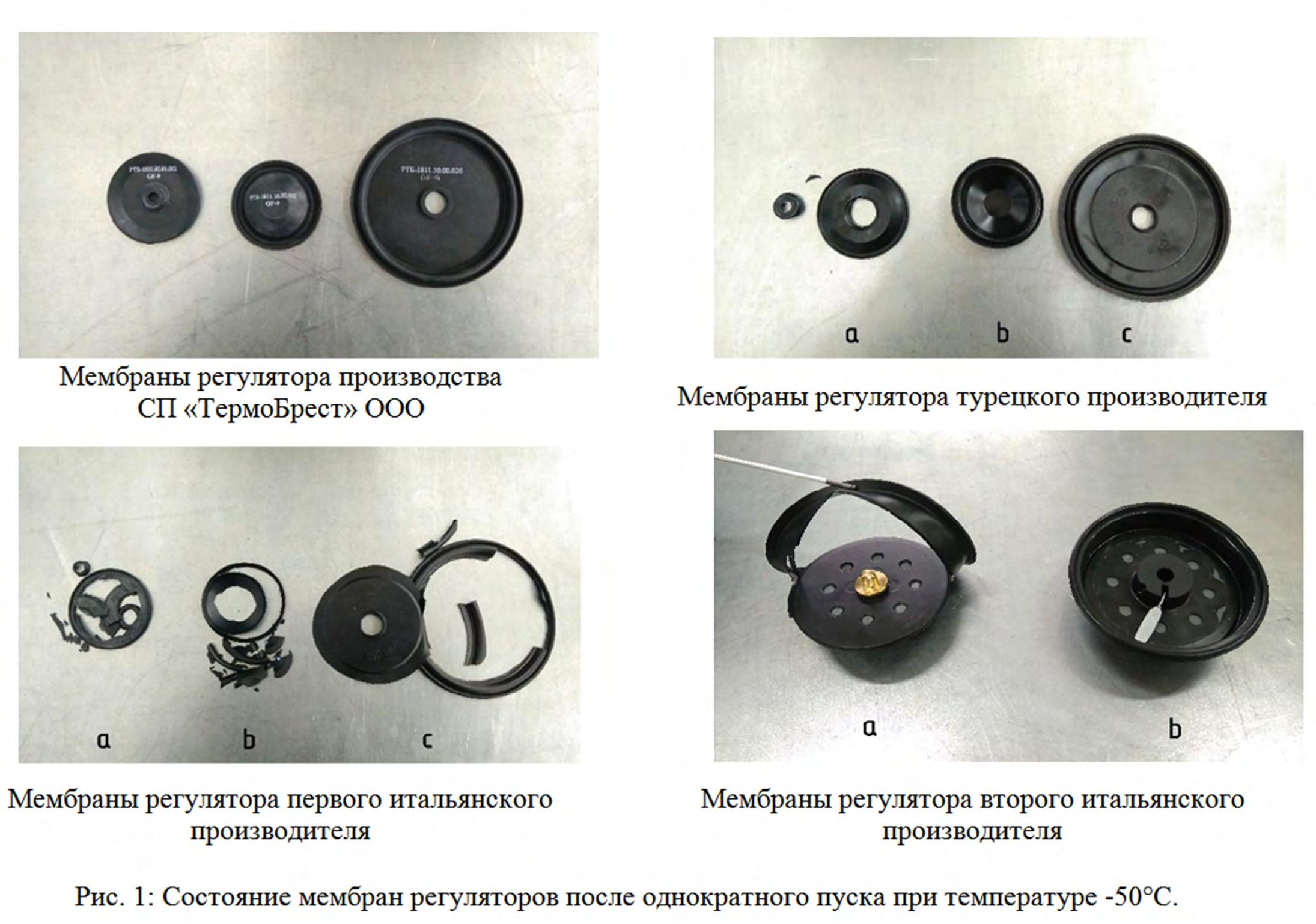

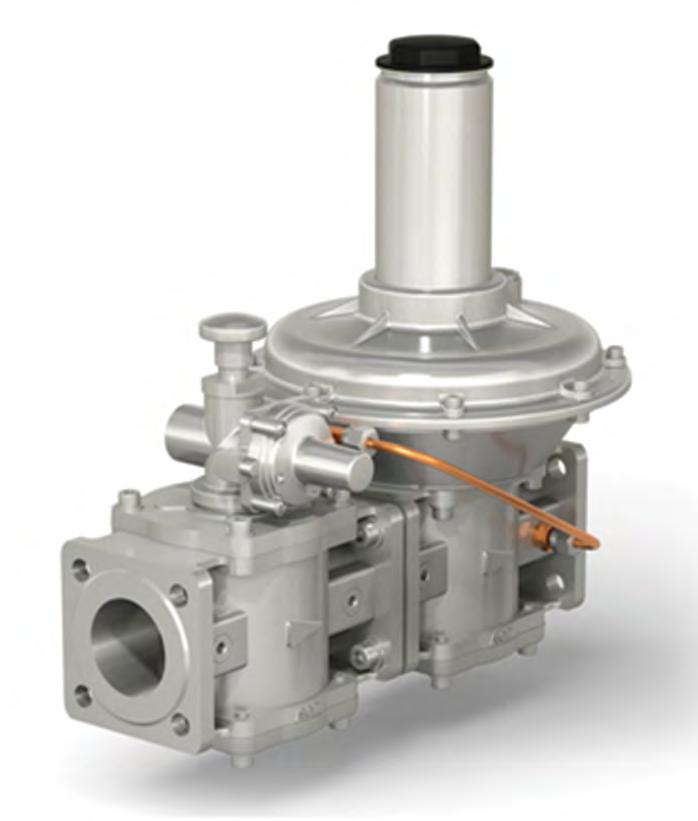

Комбинированные регуляторы давления серии РС со встроенным предохранительно-сбросным и предохранительно-запорным клапанами разрабатывались для решения существующей в Российской Федерации проблемы выхода из строя регуляторов давления при эксплуатации в зимний период при низких отрицательных температурах. При отрицательных температурах слабым местом в работе регулятора становятся мембраны, резиновые и пластиковые детали. При подаче потребителю предварительно не осушенного газа, влага, содержащаяся в газе при низких температурах может привести к примерзанию мембраны и прекращению регулирования, обмерзанию резиновых уплотнений затворов и потере герметичности предохранительных клапанов регулятора. Также при значительном насыщении используемого газа водяными парами, вода начинает конденсироваться и скапливаться в самых низких точках газопровода и внутри регуляторов давления и при понижении температуры замерзать, блокируя работу устройств регуляторов. Кроме того, даже при отсутствии влаги в газе, низкие температуры, -30°С и менее, могут привести к затвердению мембран и их разрушению. В регуляторах производства СП «ТермоБрест» ООО указанные проблемы решены. В регуляторах серии РС производства СП «ТермоБрест» ООО применены передовые инновационные решения, современные материалы, резины, пластмассы и смазки, отвечающие требованиям по минимальным и максимальным температурам. Перед постановкой на серийный выпуск регуляторы серии РС вместе с регуляторами других производителей (два европейских и один турецкий образцы) были испытаны на работу при низких температурах до -50°С. После выдержки в течение 4 часов при указанной температуре проверялась работоспособность регуляторов. Для чистоты эксперимента работоспособность все образцов проверялась при плавной подаче газа в регулятор и при резком броске давления 6 бар. В результате, в испытуемом образце первого итальянского производителя в обоих случаях, и при плавном, и при резком пусках все мембраны разрушились на мелкие кусочки. В испытуемом образце второго итальянского производителя, в обоих случаях, произошло разрушение основной мембраны. В регуляторе турецкого производителя в обоих случаях разрушилась одна из мембран. Регуляторы серии РС, производства СП «ТермоБрест» ООО, в обоих случаях при плавном и резком пусках испытания выдержали; мембраны остались целыми, регуляторы показали стабильную и надежную работу. Состояние мембран всех образцов регуляторов после испытаний приведены на рисунке 1.

Дополнительно в течение зимнего периода 2017-2018 г. были проведены испытания регуляторов в длительной работе при отрицательных температурах непосредственно на объектах. Так, 24 регулятора были установлены на объектах УП «Витебскоблгаз», г. Витебск, Беларусь; 2 регулятора - на объектах УП «Мингаз», г. Минск, Беларусь; 15 регуляторов - объекты ЗАО «Газстрой», г. Домодедово, Московскоя область; 10 регуляторов - объекты ОАО «Межоблгаз», г. Омск. По результатам работы за весь зимний период все без исключения регуляторы отработали без замечаний, при этом температура опускалась до - 38°С.

Таким образом, СП «ТермоБрест» ООО безусловно гарантирует работу регуляторов давления серии РС собственного производства при температуре окружающей среды до -40°С с возможностью эксплуатации при температуре до -50°С. В настоящий момент освоены и серийно выпускаются регуляторы давления серии РС различных исполнений номинальными диаметрами DN15...150, рабочим давлением до 0,6 МПа, климатических исполнений У3.1(-30°С...+40°С), У2 (-40°С...+40°С).

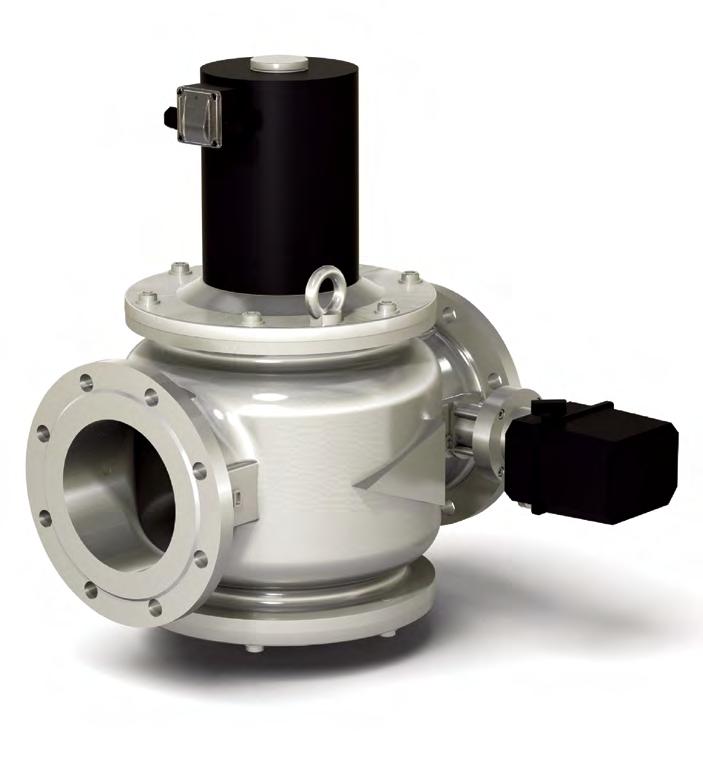

Клапаны электромагнитные серии ВН со встроенным регулятором расхода применяется в качестве запорно-регулирующего органа для горелочных и иных устройств, где необходимо наличие отсечки и возможности регулировки расхода газа. Уникальная конструкция встроенного регулятора расхода в клапанах позволяет получить практически линейную расходную характеристику, для обеспечения оптимального режима горения. Клапаны обеспечивают медленное открытие и, соответственно, плавное нарастание давления и расхода в газораспределительных системах и установках, где недопустим резкий бросок газа в момент открытия. При подаче напряжения питания происходит открытие основного клапана и последующее плавное открытие регулятора с плавным нарастанием расхода и давления. Данные электромагнитные клапаны обеспечивают оптимальную регулировку расхода и мягкое открытие на высоких давлениях до 6 бар.

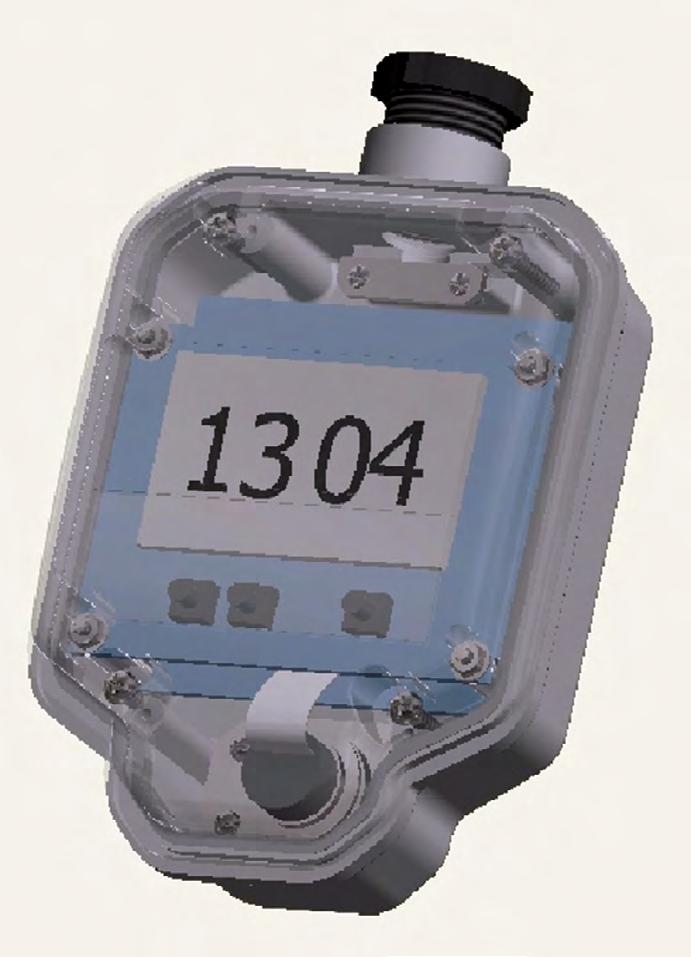

Датчики реле давления электронного типа серии ДРД, предназначены для контроля давление в диапазоне от 0 до 16 атмосфер. Датчики электронного типа не имеют в своей конструкции резиновой мембраны. Принцип работы датчика построен на чувствительном элементе и электронной плате, что значительно повышает их точность измерения, снижает гистерезис и повышает надежность в эксплуатации. Датчики имеют различные варианты обратной связи с системой автоматики управления, что позволяет в автоматическом режиме контролировать изменения давления и вносить необходимые корректировки для обеспечения безопасной работы теплоагрегата.

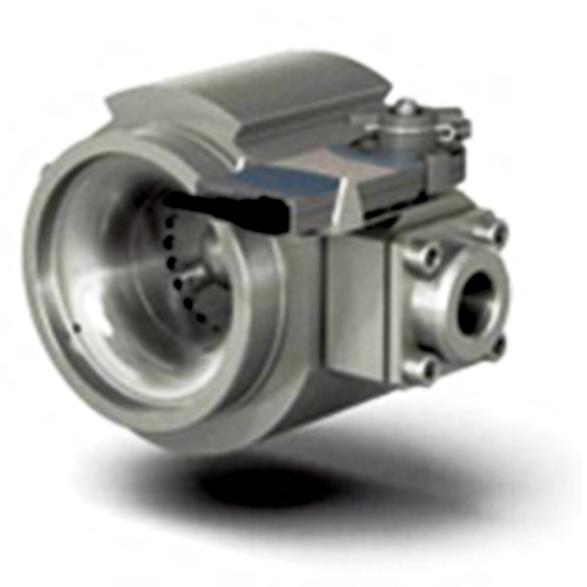

Смесители газов серии СГ обеспечивают смешивание газа и воздуха для достижения оптимального процесса сгорания в газовом двигателе. Смешение газа и воздуха в смесителе происходит на основе сопла Вентури. Уникальная внутренняя поверхность сопла смесителя и возможность изменения сечения входных отверстий подачи газа в смеситель позволяет получить оптимальную газовоздушную смесь для наиболее эффективной работы газового двигателя.

Резюмируя вышеизложенное, можно сделать следующие выводы: расширяющийся рынок трубопроводной арматуры даёт потребителю возможность выбрать более качественное оборудование нового поколения, которое разрабатывается и внедряется к выпуску, решая существующие проблемы при эксплуатации газорегулирующих систем теплоэнергетического комплекса. Внедрение новых инновационных разработок в газорегулирующую арматуру при видимом экономическом эффекте даёт повышение надёж- ности системы в целом, возможность автоматизации отдельных процессов, упрощение в обслуживании и безопасность при эксплуатации.

Продукция, производимая СП «ТермоБрест» ООО полностью удовлетворяет потребности теплоэнергетического комплекса в современной качественной и надёжной арматуре.

БРОЩУК АЛЕКСАНДР ВАСИЛЬЕВИЧ,
руководитель департамента конструкторской работы и качества
СП «ТермоБрест» ООО, г. Брест, Республика Беларусь
