Приводная техника и комплексы телемеханики производства ООО «ИНТЕРТЕХ ИНВЕСТ» для управления запорной арматурой на сетях газораспределения

15 июля 2022 г.

Справка о компании:

ООО «ИнтерТех Инвест» - российский разработчик, производитель и поставщик приводной техники и автоматизированных систем дистанционного управления запорной арматурой для газораспределения и теплоснабжения. Компания имеет большой опыт поставок оборудования для автоматизации крановых узлов в различные ГРО России. Сервисная служба компании осуществляет шеф-монтаж, пусконаладочные работы и сервисное обслуживание оборудования, оказывает квалифицированную техническую поддержку на всех этапах строительства.

Комплексы телемеханики МАК производства ООО «ИнтерТех Инвест» предназначены для оперативного диспетчерского управления потоками рабочей среды, в том числе в аварийной ситуации, дистанционного контроля и передачи на диспетчерский пульт информации о технологических параметрах кранового узла. Таким образом комплексы позволяют проводить непрерывный мониторинг и дистанционное техническое обслуживание объектов газового хозяйства в рамках автоматизированной системы управления технологическим процессом распределения газа (АСУ ТП РГ).

Линейка приводной техники производства ООО «ИнтерТех Инвест» включает в себя электрические (ЭПГТ-2, ЭПГТ-3), пневматические (ППГТ), гидравлические (ГПГТ) и пневмогидравлические приводы (ППГТ). Все эти типы приводов применяются в том числе как исполнительные механизмы в проектных решениях ООО «ИнтерТех Инвест» по телемеханизации крановых узлов.

Гидравлический привод ГПГТ



Рис. 1 Гидравлический привод ГПГТ

Компактный взрывозащищенный гидравлический привод ГПГТ (рис. 1) производства ООО «ИнтерТех Инвест» предназначен для открытия/закрытия многооборотной или четвертьоборотной арматуры Ду 50-1200 на тепловых и газовых сетях (Патент на изобретение No2756969 «Многооборотный гидравлический привод»).

  • Не требует подключения к электроснабжению;
  • Оснащен встроенным ручным дублером;
  • Отличается минимальными габаритами даже для шаровых кранов большого диаметра;
  • Класс защиты привода IP68.

Для управления ГПГТ используется кинетическая энергия гидравлической жидкости от любого источника (бензиновая гидравлическая станция, электрическая гидравлическая станция и пр.).

Привод в надземном исполнении управляется непосредственно на объекте переносной гидравлической станцией через БРС на корпусе привода. По согласованию с заказчиком может быть организовано вынесенное управление приводом, представляющее собой шкаф управления, размещенный на площадке кранового узла.

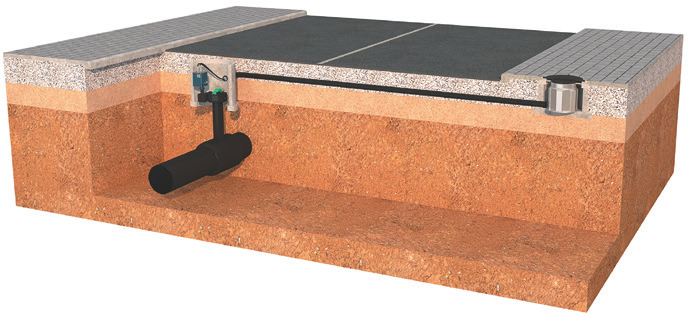

Привод ГПГТ в подземном исполнении размещается в технологическом колодце. В том числе возможно его размещение под дорогой с организацией вынесенного управления, например, на тротуаре или за ограждением. В этом случае управление запорной арматурой осуществляется с панели управления, размещенной подземно в кессоне управления.

Электрический привод ЭПГТ-3



Рис. 2 Электрический привод ЭПГТ-3

Электрический привод подземного исполнения ЭПГТ-3 со встроенным контроллером телемеханики и элементами питания (рис. 2) производства ООО «ИнтерТех Инвест», не имеет аналогов на российском рынке.

Привод предназначен для оперативного дистанционного управления трубопроводной арматурой Ду 50-1200 и контроля основных параметров кранового узла. Контроллер телемеханики при этом размещен внутри взрывозащищенной оболочки привода.

  • Надземная и подземная установка привода (IP68).
  • Не требует подключения к электроснабжению.
  • Взрывозащищенная оболочка с видом защиты Ex d позволяет устанавливать привод под землей (в колодце) во взрывоопасной зоне.
  • Максимальная энергоэффективность (автономная работа системы не менее 1 года).
  • Мониторинг крутящего момент а запорной арматуры.
  • Возможность интеграции с любой SCADA-системой ГРО посредством ОРС-технологии.
  • Возможность местного управления (с помощью приложения на телефоне/планшете).

Благодаря компактности и инновационному техническому решению приводы ЭПГТ-3 могут быть применены в качестве дистанционных систем управления трубопроводной арматурой для установки под дорогой, тротуаром и в прочих локациях с ограниченным доступом и ограниченным пространством.

Преимуществом применения ЭПГТ-3 в проектных решениях является возможность подземного размещения всех элементов кранового узла, включая приводную технику, телемеханику, КИП и других вспомогательных элементов.

Комплексы телемеханики МАК

Комплексы телемеханики МАК производства ООО «ИнтерТех Инвест» - это ряд проектных решений, включающих в себя автоматизированные системы дистанционного управления запорной арматурой МАК на базе аппаратно-программного телеметрического комплекса (АПТК) «МК-ТМ» собственного производства, приводной техники и запорной арматуры.

Выступая частью вертикально-интегрированной АСУ ТП, комплексы телемеханики МАК призваны обеспечить:

  • Повышение безопасности эксплуатации сетей газораспределения;
  • Оперативное диспетчерское управление крановым узлом, в том числе в аварийной ситуации;
  • Контроль основных параметров кранового узла и оперативное информирование диспетчера о переходе из нормальных условий работы в аварийные;
  • Дистанционное обслуживание запорной арматуры.

Комплексы разработаны в нескольких основных исполнениях, учитывающих особенности телемеханизации шаровых кранов больших и малых диаметров. Так, для шаровых кранов Ду 50-250 примеряется комплекс телемеханики МАК-Э с электрическим приводом (рис. 3), для шаровых кранов Ду 300-1200 - комплекс телемеханики МАК-П с пневмогидравлическим приводом (рис. 4), для шаровых кранов магистрального исполнения применяется отдельное исполнение комплекса телемеханики МАК-П (рис. 5). Кроме того, для шаровых кранов Ду 50-1200 возможно применение подземного исполнения комплекса телемеханики МАК-Э на базе взрывозащищенного электрического привода ЭПГТ-3 (рис. 6).

Подробнее: www.intertech-i.ru

С.А. Азаров, технический директор
ООО «ИнтерТех Инвест»



Рис. 3 Комплекс телемеханики МАК-Э надземного исполнения, состоящий из автоматизированной системы дистанционного управления запорной арматурой МАК на базе аппаратно-программного телеметрического комплекса МК-ТМ, электрического привода ЭПГТ-2 и шарового крана подземного исполнения.

Рис. 4 Комплекс телемеханики МАК-П, состоящий из автоматизированной системы дистанционного управления запорной арматурой МАК на базе аппаратно-программного телеметрического комплекса МК-ТМ, пневмогидравлического привода ППГТ и шарового крана подземного исполнения.


Рис. 5 Комплекс телемеханики МАК-П магистрального исполнения, состоя- щий из автоматизированной системы дистанционного управления запорной арматурой МАК на базе аппаратно-программного телеметрического комплекса МК-ТМ, пневмогидравлического привода ППГТ и шарового крана магистрального исполнения. Рис. 6 Комплекс телемеханики МАК-Э подземного исполнения, состоящий из автоматизированной системы дистанционного управления запорной арматурой МАК на базе аппаратно-программного телеметрического комплекса МК-ТМ, электрического привода ЭПГТ-3 и шарового крана подземного исполнения.
