Телемеханизация крановых узлов на сетях газораспределения

30 октября 2022 г.

ООО «ИнтерТех Инвест» - российский разработчик, производитель и поставщик приводной техники и автоматизированных систем дистанционного управления запорной арматурой для газораспределения и теплоснабжения.

На рынке газораспределения компания представлена основными средствами телемеханизации крановых узлов.

За 10 лет присутствия на рынке компанией разработаны и запущены в производство собственная линейка приводной техники, системы телемеханики, автоматизированные системы дистанционного управления запорной арматурой, а также ряд комплексов телемеханики, отвечающих задачам телемеханизации крановых узлов различных диаметров и условий эксплуатации.

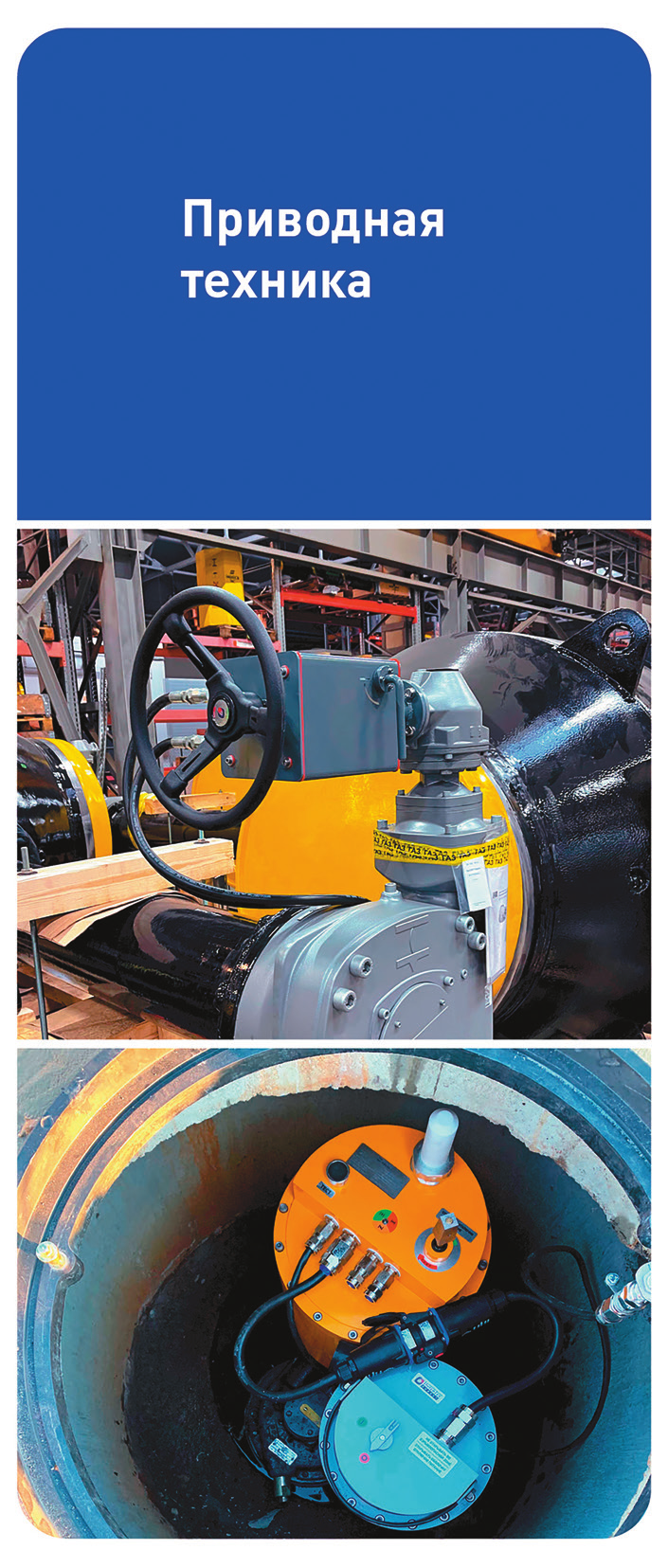

Приводная техника

В качестве исполнительных механизмов в проектных решениях ООО «ИнтерТех Инвест» по телемеханизации крановых узлов применяются электрические, пневматические и гидравлические приводы собственного производства. Приводы отличаются высокой надежностью, максимальным применением российских комплектующих и минимальными габаритами даже для шаровых кранов большого диаметра.

Компактный взрывозащищенный гидравлический привод ГПГТ (IP68) производства ООО «ИнтерТех Инвест» (Патент на изобретение No2756969 «Многооборотный гидравлический привод») предназначен для управления запорной арматурой условным диаметром от 50 до 1200 мм непосредственно на объекте размещения.

Управляется привод переносной гидравлической станцией через БРС на корпусе привода. По согласованию с заказчиком на объекте может быть организовано вынесенное управление приводом, представляющее собой шкаф управления, размещаемый на площадке кранового узла.

При подземном размещении привода ГПГТ в технологическом колодце, например, на тротуаре или за ограждением, управление запорной арматурой осуществляется с панели управления, размещенной также подземно в кессоне управления.

Вынесенные при различных вариантах установки шкаф управления или панель управления приводом содержат сигнальные элементы индикации положения запорной арматуры. Привод в надземном и подземном исполнении оснащен встроенным ручным дублером.

Электрический привод ЭПГТ-3 (IP68) производства ООО «ИнтерТех Инвест» со встроенным контроллером телемеханики и элементами питания применяется в качестве дистанционной системы управления трубопроводной арматурой условным диаметром от 50 до 1200 мм и предназначен в первую очередь для установки под дорогой, тротуаром и в прочих локациях с ограниченным доступом и ограниченным пространством.

Взрывозащищенная оболочка с видом защиты Ex d позволяет устанавливать привод под землей (в технологическом колодце) во взрывоопасной зоне.

ЭПГТ-3 интегрируется с любой SCADA-системой ГРО посредством ОРС-технологии. Управление осуществляется дистанционно с пульта диспетчера. Местное управление приводом осуществляется с помощью приложения на теле- фоне/планшете или посредством стандартного Т-ключа. При перестановке запорной арматуры можно отслеживать ее текущее положение и крутящий момент.

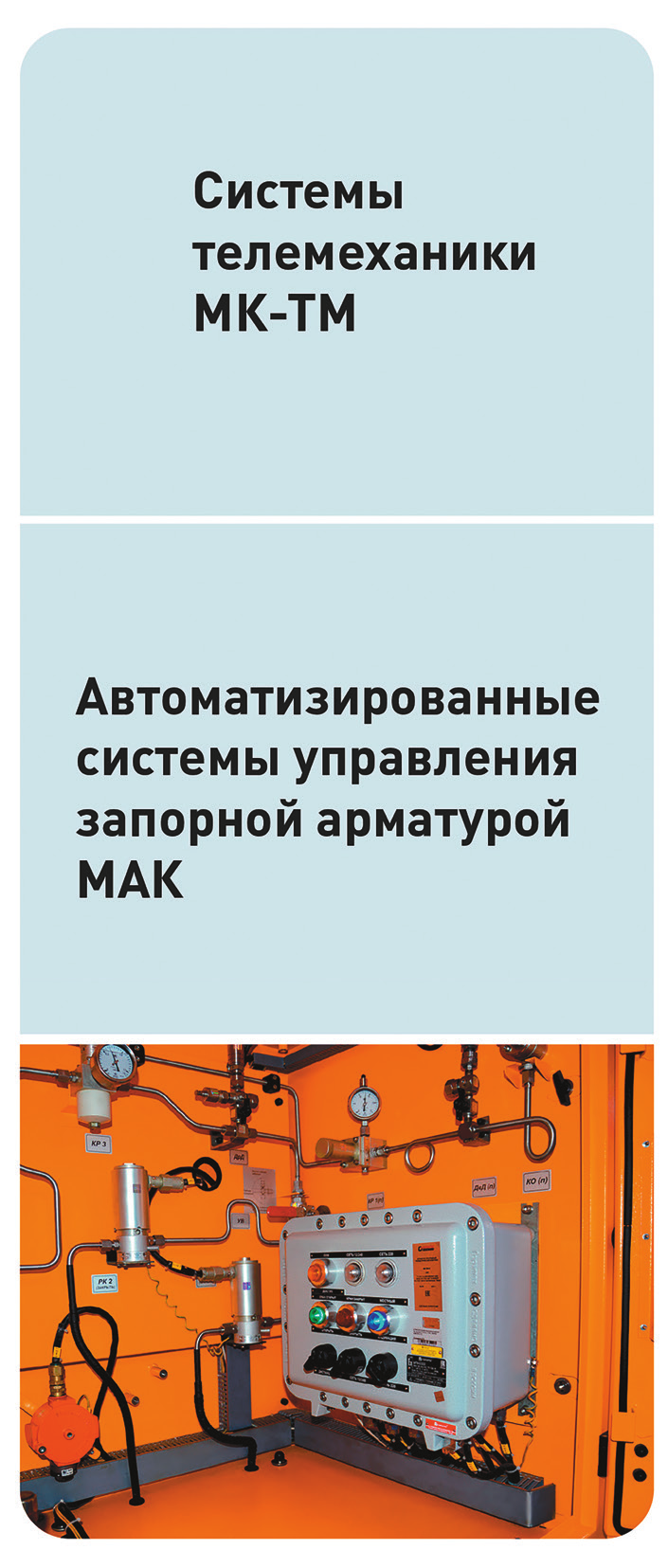

Системы телемеханики и автоматизированные системы управления запорной арматурой

Проектные решения по телемеханизации крановых узлов, предлагаемые ООО «ИнтерТех Инвест», построены на базе собственных систем телеметрии и автоматизированных систем управления.

Для сбора, обработки и передачи сигналов текущих телеизмерений и телесигнализации от датчиков, расположенных в контролируемых пунктах, в диспетчерский пункт применяется аппаратно-программный телеметрический комплекс собственного производства МК-ТМ.

Автоматизированные системы управления запорной арматурой МАК предназначены для дистанционного закрытия/ открытия, технологического страгивания запорной арматуры, а также дистанционного контроля технологических параметров кранового узла с удаленного диспетчерского пункта. Представляют собой заключенную в технологический шкаф (или технологический колодец) электрическую, пневмогидравлическую или пневматическую системы управления (в зависимости от технического задания).

Автоматизированная система управления МАК может быть расположена как непосредственно над шаровым краном, так и отдельно на площадке кранового узла.

Автономность работы систем телемеханики и автоматизированных систем управления запорной арматурой без замены элементов питания составляет не менее 12 месяцев. Представленное оборудование выполнено во взрывозащищенном исполнении.

Комплексы телемеханики

В качестве законченных проектных решений по телемеханизации крановых узлов на объектах газораспределения выступают комплекты телемеханики МАК производства ООО «ИнтерТех Инвест».

Комплексы телемеханики объединяют в себе автоматизированные системы дистанционного управления запорной арматурой МАК на базе аппаратно-программного телеметрического комплекса (АПТК) «МК-ТМ», приводную технику и запорную арматуру.

Комплексы позволяют проводить непрерывный мониторинг и дистанционное техническое обслуживание объектов газового хозяйства в рамках автоматизированной системы управления технологическим процессом распределения газа (АСУ ТП РГ).

Основными функциями комплексов телемеханики МАК являются:

  1. Управление шаровым краном;
  2. Контроль положений открыто/закрыто шарового крана;
  3. Дистанционный мониторинг технологического процесса на крановом узле, параметров давления газа до и после шарового крана, положения дверей и калиток и т.д.
  4. Оперативное информирование диспетчера о возникновении нештатной ситуации (выход контролируемого технологического параметра за установленные рамки нормального функционирования или при обнаружении несанкционированного вмешательства).
  5. Архивирование параметров и событий технологического процесса и предоставление информации о нем диспетчеру.

Линейка типовых решений комплексов телемеханики МАК позволяет эффективно, эргономично и эстетично решить любые задачи по телемеханизации крановых узлов на газораспределительных сетях.

Например, применение электрического привода ЭПГТ-3 в проектных решениях дает возможность компактного подземного размещения всех элементов кранового узла, включая приводную технику, телемеханику, КИП и другие вспомогательные элементы.

Более подробная информация, типовые схемы установки и опросные листы на заказ оборудования ООО «ИнтерТех Инвест» размещены на сайте компании www.intertech-i.ru.


С.А. Азаров,
технический директор ООО «ИнтерТех Инвест»
