Эффективные и экологически чистые технологии

28 апреля 2014 г.

Новые разработки запорно-предохранительной арматуры (ЗПА) Российских и зарубежных компаний и возможности её использования в проектах транспорта, хранения и распределения СУГ. Практика проведения технического освидетельствования емкостей автоцистерн и автогазозаправочной техники с учетом требований действующих Правил безопасности эксплуатации сосудов, работающих под давлением (ПБ 03-576-03)

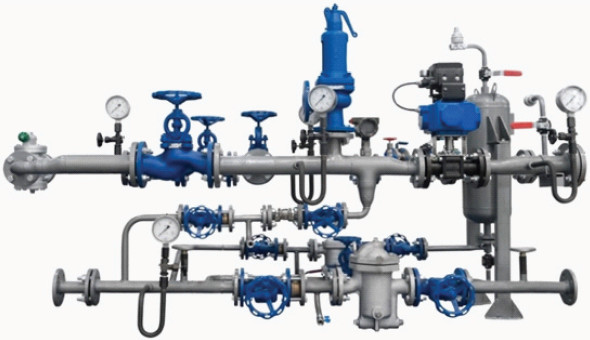

Арматура для СУГ устанавливается на трубопроводах, агрегатах и сосудах и обеспечивает нормальную работу трубопроводов и других технических систем.

Арматура для СУГ применяется для контроля потока рабочей среды, осуществляя следующие процессы:

  • отключение
  • включение
  • распределение
  • регулирование
  • сброс
  • смешивание
  • фазоразделение

Контроль потока рабочей среды происходит за счет возможности изменять проходное сечение.

В зависимости от назначения и функционала арматуру для СУГ можно разделить на следующие типы:

  • запорная арматура
  • предохранительная арматура
  • регулирующая арматура
  • отводная арматура

Арматура для СУГ производится с разными типами соединений: фланцевое, цапковое, муфтовое, штуцерное и под приварку.

Различается арматура также и типами управления:

  • ручной и механический привод,
  • пневматический и гидравлический привод
  • электрический и электромагнитный привод
  • автоматическое автономное или дистанционное управление.

Основными устройствами трубопроводной арматуры являются задвижки, клапана, вентили, краны, затворы и регуляторы различных типов.

Результаты опроса 36 региональных представителей по поставкам шаровых кранов в 2009 году (по данным сайта valverus.info)

Сложившиеся предпочтения в части производителей Naval
Broen (Ballomax)
Broen
Отечественные производители
Danfoss
Vexve
Остальные
23,08%
20,51%
16,67%
14,1%
10,26%
6,41%
8,97%
Сложившиеся предпочтения в части типоразмеров (Ду) ДУ50
ДУ32
ДУ80
ДУ20
ДУ65
ДУ40
Остальные
22,22%
20,51%
16,24%
14,53%
8,55%
7,69%
10,26%
Сложившиеся предпочтения в части исполнения Приварные
Муфтовые
Фланцевые
Резьбовые
57,5%
20%
12,5%
10%
Предпочтение по производителям Danfoss
Samson
Ragada
Ballomax
Этон
70.83%
12.5%
8.33%
4.17%
4.17%
Распределение по диаметрам ДУ32
ДУ50
ДУ25
ДУ40
ДУ15
ДУ20
ДУ60
ДУ80
ДУ65
25.37%
22.39%
13.43%
7.46%
7.46%
5.97%
5.97%
5.97%
4.48%

Источники для новых разработок запорно-предохранительной арматуры для вагонов-цистерн, перевозящих СУГ:

  • «Нормы для расчета и проектирования вагонов железных дорог МПС колеи 1520мм (несамоходных)», ГосНИИВ-ВНИИЖТ, 1996 г., со всеми изменениями и дополнениями.
  • «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», ПБ 03-576-03, утв. Госгортехнадзором России 11.06.2003 г.
  • «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных», ПБ 03-584-03, утв. Госгортехнадзором России 10.06.2003 г.
  • ГОСТ Р 51569-2000 «Вагоны-цистерны магистральных железных дорог колеи 1520 мм. Общие технические условия».
  • ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения».
  • Правила перевозки опасных грузов. Приложение 2 к СМГС.
  • Данные научно-исследовательских, опытно-конструкторских работ, отечественный и зарубежный опыт создания аналогичной арматуры.

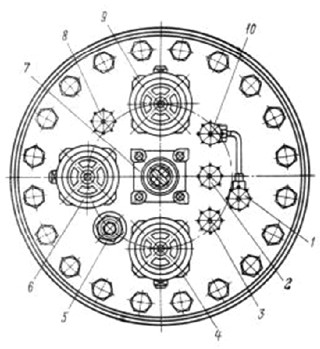

Арматура для вагонов-цистерн СУГ



Расположение арматуры на крышке люка железнодорожной цистерны.

1 и 10 - вентили для контроля опорожнения, 2 и 3 - вентили для контроля уровня наполнения, 4 и 9 - угловые вентили для наполнения и слива сжиженного газа, 5 - карман для термометра, 6 - угловой вентиль для отбора и подачи паровой фазы сжиженного газа, 7 - предохранительный клапан, 8 - дренажный вентиль.

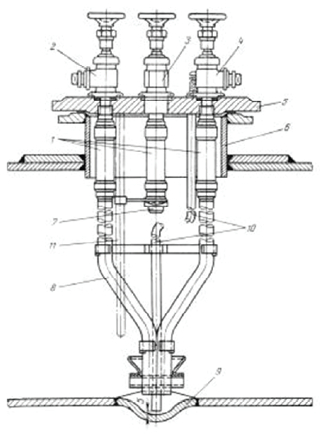

Арматура для вагонов-цистерн СУГ



Схема расположения сливо-наливных и уравнительного вентилей на крышке люка железнодорожной цистерны.

1 - скоростные клапаны, 2 и 4 - сливо-наливные угловые вентили, 3 - угловой уравнительный вентиль, 5 - крышка люка, 6 - патрубок люка, 7 - труба для отбора и подачи паров сжиженного газа, 8 - сливо-наливные трубы, 9 - поддон сосуда цистерны, 10 - труба дренажная, 11 - карман для термометра.

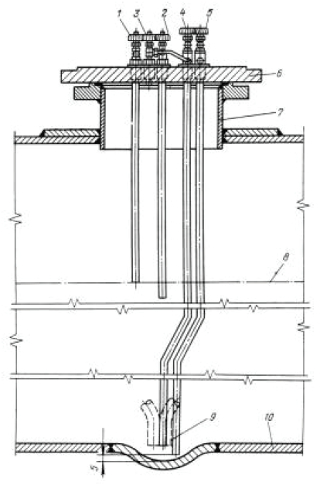

Арматура для вагонов-цистерн СУГ



Схема расположения вентилей для контроля уровня налива и слива сжиженного газа в железнодорожной цистерне.

1 - вентиль предельного уровня налива с маховиком красного цвета, 2 - вентиль контроля уровня верхнего налива с маховиком зеленого цвета, 3 - вентиль газовый для опорожнения трубки вентиля контроля слива, 4 - вентиль контроля слива, 5 - дренажный вентиль, 6 - крышка люка, 7 - патрубок люка, 8 - предельный уровень налива сжиженного газа, 9 - нижний уровень слива, 10 - низ сосуда цистерны.

Одно из направлений компании ООО «ВИП Газ Тех» - проведение профилактического ремонта ЗПА вагонов-цистерн, перевозящих СУГ

Клапан скоростной КПЛВ.494722.001ТУ (DN 32, PN 2,0 Мпа), предназначенный для установки на вагонах-цистернах, транспортирующих сжиженные углеводородные газы и сжиженный аммиак, в качестве устройств ограничения расхода (исп. по ГОСТ 15150-69-01).

Клапан сильфонный ТУ 3742-002-31688214-95 (ВНИЛ 491241.012) DN 6, PN 4,0 Мпа , предназначенный для установки на ж/д цистернах, транспортирующих сжиженные углеводородные газы и аммиак, в качестве запорного устройства для контроля загрузки (выгрузки) продукта (исп. по ГОСТ 15150-69-01).

Кран шаровой КПЛВ 491816.083, предназначенный для установки на ж/д цистернах, транспортирующих сжиженные углеводородные газы, в качестве запорного устройства для загрузки (выгрузки) продукта и обеспечения герметичности цистерны по отношению к внешней среде при транспортировке.

Клапан предохранительный КПЛВ 494145.003 DN 32, PN 0,4-2,0 Мпа, предназначенный для установки на ж/д цистернах, транспортирующих сжиженные углеводородные газы и аммиак, с целью защиты от недопустимого давления и автоматического выпуска рабочей среды при повышении давления относительно установленного.

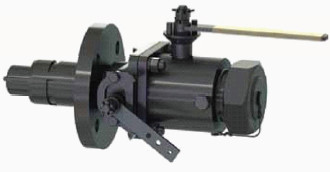

Кран шаровый угловой

DN 40 мм, Рр 2.0, 2.5 МПа

Краны шаровые угловые предназначены для установки в качестве устройства слива-налива и запорного устройства на ж/д цистернах для транспортировки сжиженных углеводородов и аммиака, а также при хранении в газовой, нефтяной, нефтехимической, химической и других отраслях промышленности.

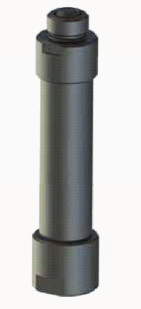

Клапан скоростной

DN 32 мм, Рр 2.0, 2.5 МПа

Клапаны скоростные предназначены для установки на вагоны-цистерны, транспортирующие сжиженные углеводородные газы и сжиженный аммиак, в качестве устройства ограничения расхода.

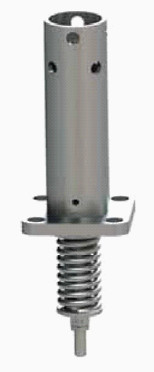

Клапан предохранительный

DN 32 мм, Рр 2.0, 2.5 МПа

Клапаны предохранительные предназначены для защиты вагонов-цистерн от недопустимого давления и автоматического выпуска рабочей среды при повышении давления относительно установленного.

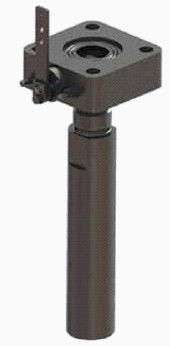

Клапан запорно-скоростной

DN 40 мм, Рр 2.0 МПа

Клапаны запорно-скоростные предназначены для установки на вагоны-цистерны, транспортирующие сжиженные углеводородные газы и сжиженный аммиак, в качестве устройства ограничения расхода. Данная конструкция разработана на замену скоростных клапанов гравитационного типа, с целью соблюдения требований СМГС.

Устройство слива-налива

DN 50, 50/25мм, Рр 3.5 МПа

Устройства слива-налива предназначены для использования в качестве запорных устройств для загрузки (выгрузки) продукта или подачи (сброса) газовой фазы продукта и обеспечения герметичности контейнеров-цистерн (танк-контейнеров) типа UN T50 по отношению к внешней среде при транспортировке.

Клапан предохранительный

DN 80, РN 1.6, 4.0 МПа

Клапаны предохранительные предназначены для защиты контейнеров-цистерн (танкконтейнеров) типа UN T50 от недопустимого давления и автоматического выпуска рабочей среды при повышении давления относительно установленного.

Применение арматуры для СУГ в проектах компании ООО «ВИП Газ Тех»

В проектах СУГ мы используем арматуру следующих фирмпоставщиков:

  • Благовещенский арматурный завод (г. Благовещенск)
  • Армалит (г. Санкт-Петербург)
  • Сплав-М (г. Великий Новгород)
  • Danfoss (Дания)
  • Zawgaz (Польша)
  • REGO (США)

Имеются предложения на поставку от:

  • Ke-ARM (Чехия)
  • Klinger (Австрия)
  • LEGAS Blacktorque (Польша)
  • Broen-Zawgaz (Ballomax) (Польша)

Практика проведения технического освидетельствования емкостей автоцистерн и автогазозаправочной техники с учетом требований действующих Правил безопасности эксплуатации сосудов, работающих под давлением (ПБ 03-576-03).

В соответствии с ПБ 03-576-03 “Правила устройства и безопасной эксплуатации сосудов, работающих под давлением” Техническое освидетельствование цистерн, находящихся в эксплуатации и зарегистрированных в органах Ростехнадзора (это относится к полуприцепам-газовозам) должно производиться со следующей периодичностью:

  • Ответственным за осуществление производственного контроля наружный и внутренний осмотры - 12 месяцев.
  • Специалистом организации, имеющей лицензию Ростехнадзора (эксперт):
    • наружный и внутренний осмотры - 4 года;
    • гидравлические испытания пробным давлением - 8 лет.

УСТАНОВКА, РЕГИСТРАЦИЯ, ТЕХНИЧЕСКОЕ ОСВИДЕТЕЛЬСТВОВАНИЕ СОСУДОВ, РАЗРЕШЕНИЕ НА ЭКСПЛУАТАЦИЮ

  • Техническое освидетельствование
  • Сосуды, на которые распространяется действие Правил, должны подвергаться техническому освидетельствованию после монтажа, до пуска в работу, периодически в процессе эксплуатации и в необходимых случаях – внеочередному освидетельствованию.
  • Объем, методы и периодичность технических освидетельствований сосудов (за исключением баллонов) должны быть определены изготовителем и указаны в руководстве по эксплуатации.

Генеральный директор ООО «ВИП Газ Тех» В.Н.Титов

127218, Москва, ул. Кржижановского, д. 15,
корпус 5, офисы 406,402
Тел/факс +7 499 272 5495
email: director@vipgaztech.ru
www.vipgaztech.ru
