Строительство любого объекта начинается с предпроектной подготовки и, как показывает практика, на начальном этапе Заказчика в большей степени интересует финансовая сторона проекта и в меньшей - наличие разрешительной документации или технические характеристики оборудования. Однако, именно наличие сертификатов на оборудование и соблюдение правил и норм при его производстве может гарантировать долговечную и безопасную работу всего объекта.
Проектирование опасно-производственного объекта (ОПО), работающего на жидком природном газе и его производных, регламентируется слелующими нормативными документами:
- СП 62.13330.2011 "Газораспределительные системы";
- Приказом Ростехнадзора 778 от 26.12.2012 "Об утверждении Руководства по безопасности для складов СУГ и легковоспламеняющихся жидкостей под давлением";
- Федеральными нормами и правилами в области промышленной безопасности "Правила безопасности объектов, использующих СУГ" (приказ 558 от 21.11.2013);
- Правилами использования электроустановок (ПУЭ).
Соблюдение регламентов позволяет производителю изготовить качественную продукцию, отвечающую нормам и правилам, установленным на территории Российской Федерации, а Заказчику быть уверенным в том, что все оборудование и комплектующие безопасны для эксплуатации.
Приведем несколько примеров:
1. Резервуары для хранения СУГ должны проходить обязательные испытания на заводе изготовителя на герметичность сварных соединений, что подтверждается соответствующим актом. Для безопасной эксплуатации емкости должны иметь необходимый комплект запорной арматуры, а предохранительные клапаны должны быть настроены на рабочее давление аппарата.
2. Наносные установки для перекачивания газа должны агрегировать взрывозащищенными электродвигателями.
3. Испарители и испарительные установки должны состоять из узлов и деталей, отвечающих требованиям СНИП. В установках предусматриваются как сбросные свечи, разнесенные по давлению, так и продувочные свечи, так как в технологической системе испарительные установки выполняют не только функцию регазификации, но и редуцируют газ. Также важную роль играет наличие сертификата взрывозащиты как на сам испаритель (если он электрического типа), так и на все комплектующие, которые имеют электрическое подкдлючение. При проектировании должны быть приняты меры по контролю загазованности и пожарной безопасности.
Но на деле - большинство производителей, представленных на отечественном рынке, не имеют сертификата соответствия безопасности оборудования для работы во взрывоопасных средах и используют комплектующие без соответствующих документов. Чаще всего такая ситуация складывается с зарубежными производителями, которые изготавливают продукцию по европейским стандартам. Либо из-за банальной экономии, так как сертификат подобного рода на данный момент нельзя просто купить. Производитель должен изготовить опытный образец и пригласить эксперта. И не всегда образец будет принят с первого раза. Только после прохождения экспертизы производитель может получить сертификат.

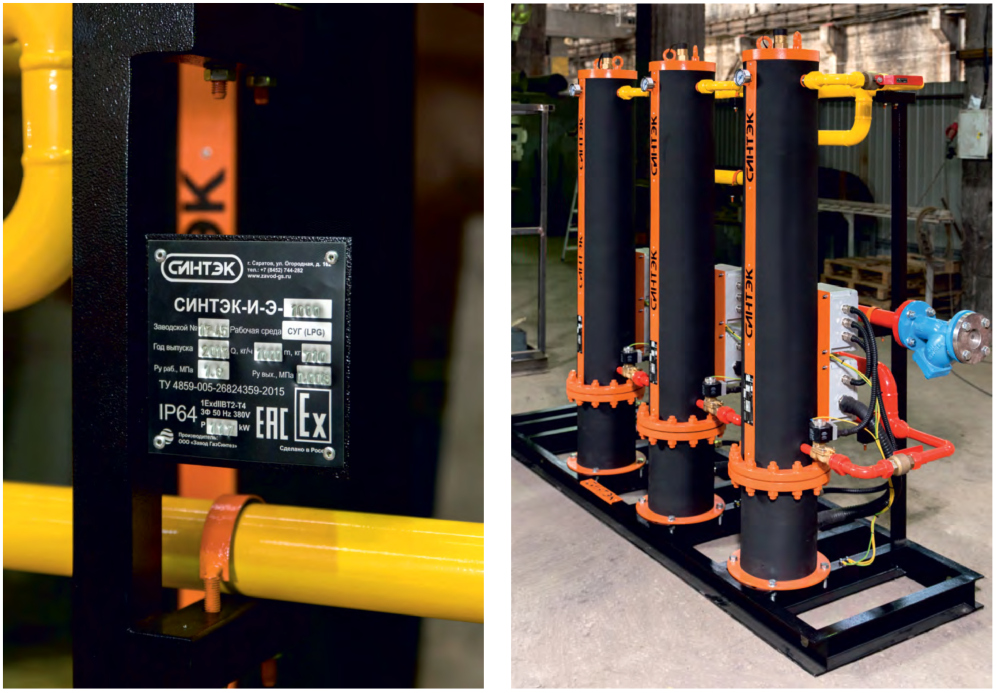

Испаритель и испарительные установки СИНТЭК сертифицированы и соответствуют российским и зарубежным стандартам качества. Электрический испаритель имеет сертификат ТР ТС "О безопасности работы оборудования во взрывоопасных средах", что гарантирует долговечную и безопасную работу оборудования и всей технологической цепочки. Автоматика, используемая в оборудовании, позволяет дистанционно контролировать всю систему газоснабжения:
- управлять сливом газа и газовоза в резервуары, контролировать уровень газа в резервуарах,
- осуществлять регазификацию газа в зависимости от потребления газа, что позволяет рационально использовать энергоресурсы,
- контролироват сигналы пожарной сигнализации и системы загазованности,
- обеспечивает потребителю требуемую температуру газа.
При выборе производителя или поставщика оборудования для СУГ необходимо обращать внимание на следующее:
- Наличие сертификата ТР ТС "О безопасности оборудования для работы во взрывоопасных средах".
- Наличие ОТК в структуре компании гарантирует, что каждое изделие прошло контроль качества материалов, сборки и работоспособности.
- Комплектность документов. Пакет документов должен содержать: паспорт на оборудование, руководство по эксплуатации, копии сертификатов на изделие и комплектующие.
Заместитель деректора ООО "Завод ГазСинтез" Акимов Н.С. Фото: Завгороднев С.Ю.
